Sicherheitstechnische Hinweise zur Installation des Differenzstromwandlers 3UL23:
Siehe Kapitel 14.2.5 im Gerätehandbuch "Überwachungsrelais 3UG4/3RR2"
(http://support.automation.siemens.com/WW/view/de/50426183/133300).
ACHTUNG
Verlegung der Verbindungsleitungen / Verwendung geschirmter Leitungen
Verlegen Sie zur Vermeidung von Störeinkopplungen, die zu möglichen Fehlauslösungen
führen können, diese Verbindungsleitungen möglichst parallel bzw. verdrillt oder
verwenden Sie geschirmte Leitungen.

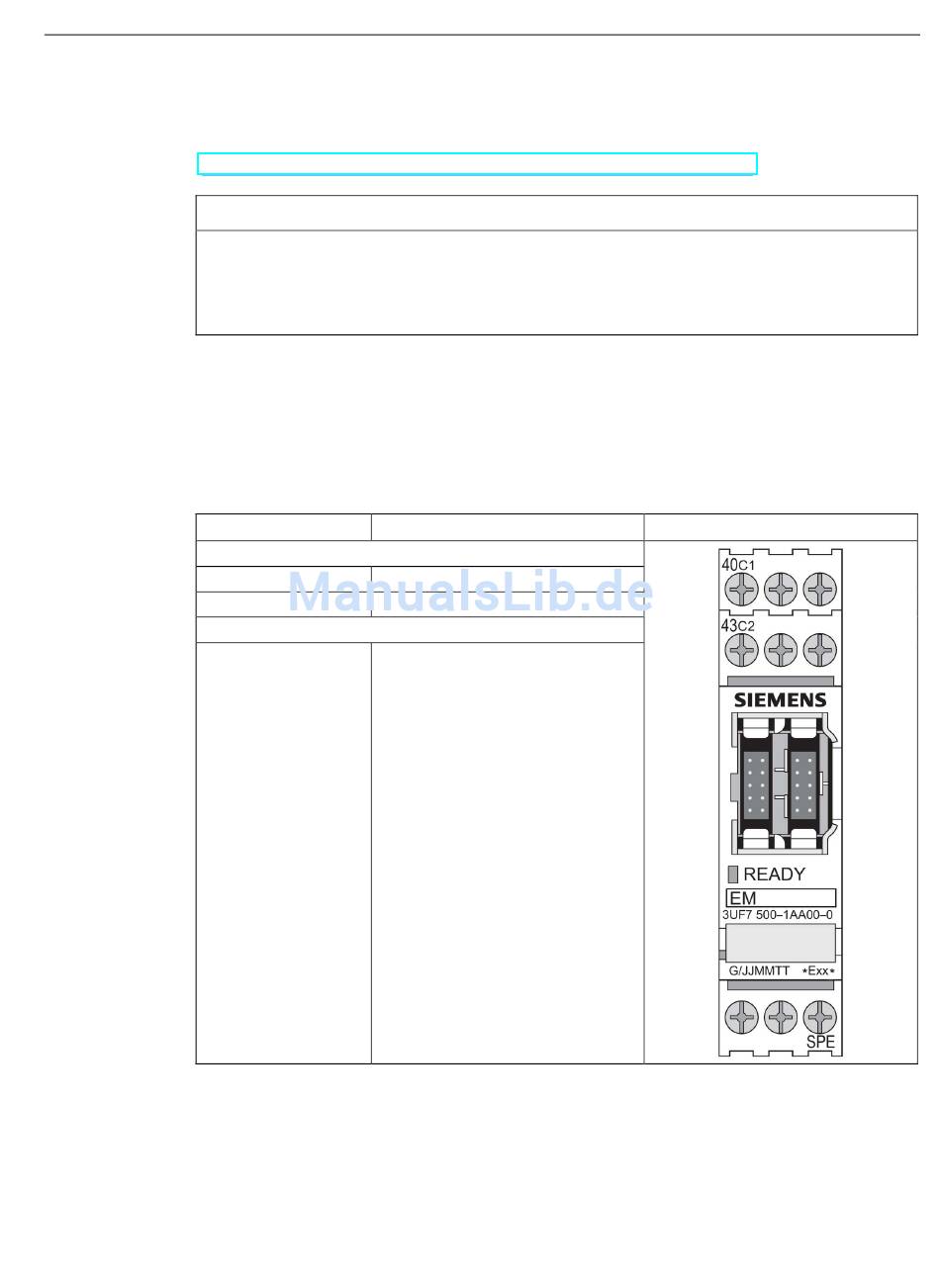

Anschlussbelegung Erdschlussmodul

Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 14- 11
Anschluss
Klemmen oben
Klemmen unten
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Anschlussbelegung der abnehmbaren Klemmen, Erdschlussmodul
Belegung
40 Eingang C1 Differenzstromwandler
43 Eingang C2 Differenzstromwandler
SPE Anlagenschirm
Montage, Verdrahtung, Schnittstellen
14.4 Verdrahtung
433
