Anschlussbelegung Erdschlussmodul

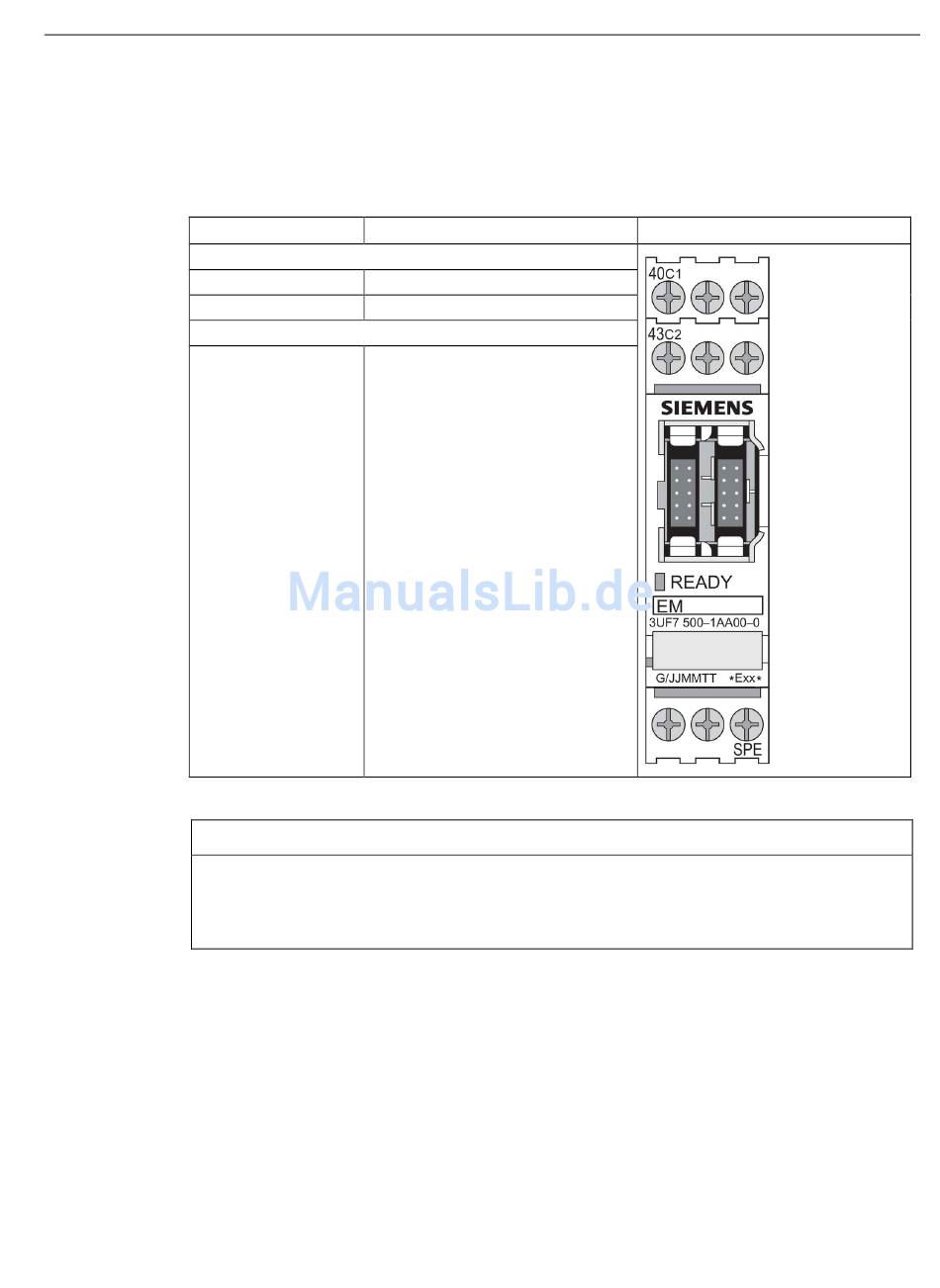

Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 13- 8 Anschlussbelegung der abnehmbaren Klemmen des Erdschlussmoduls
Anschluss
Klemmen oben
Klemmen unten
ACHTUNG
Variante Erdschlussmodul
Das Erdschlussmodul 3UF7 500-1AA00-0 benötigt den Differenzstromwandler 3UL22.
Das Erdschlussmodul 3UF7 510-1AA00-0 benötigt den Differenzstromwandler 3UL23.
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Belegung
40 Eingang C1 Differenzstromwandler
43 Eingang C2 Differenzstromwandler
SPE Anlagenschirm
Montage, Verdrahtung, Schnittstellen
13.3 Verdrahtung
