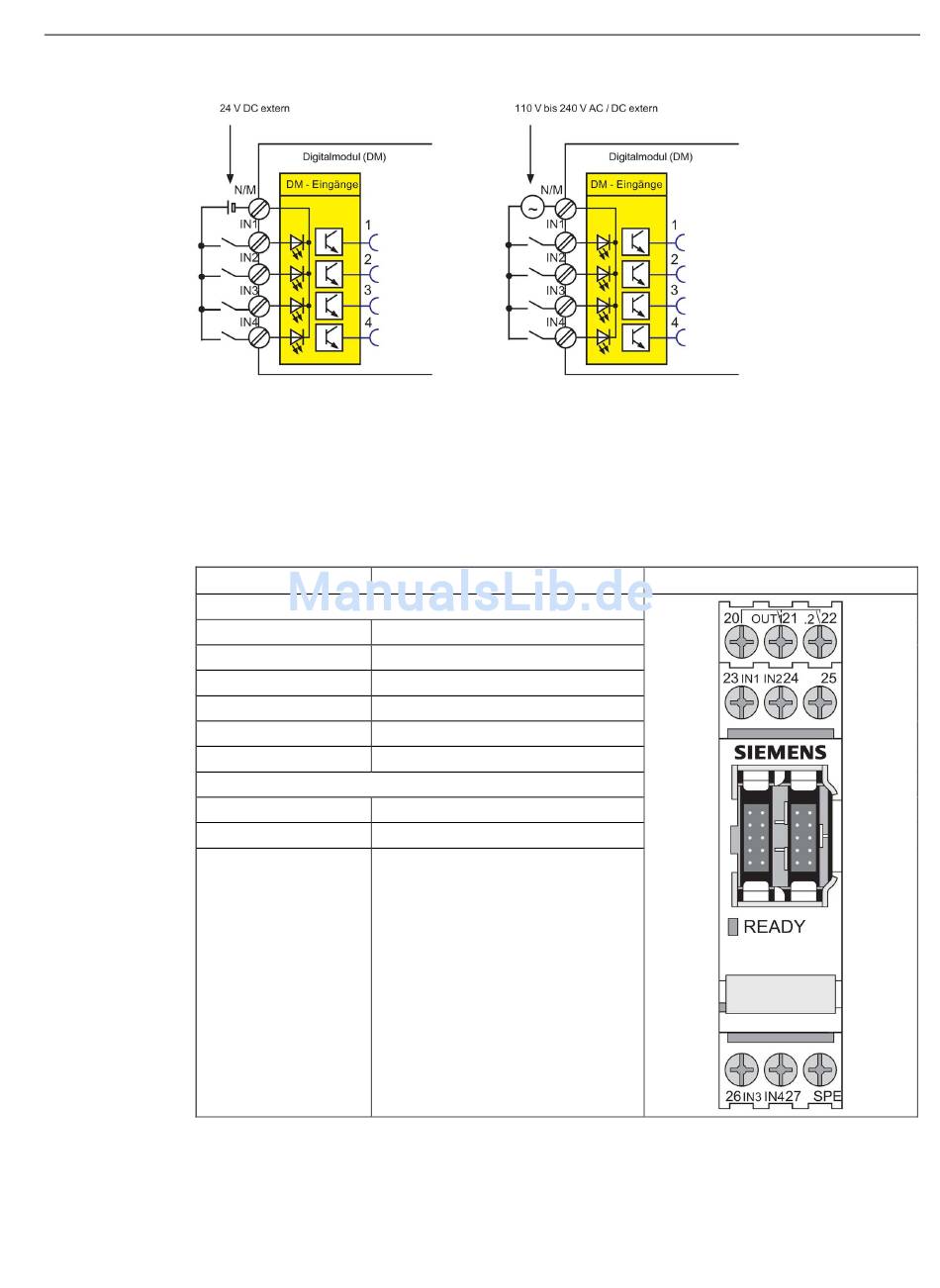

Bild 14-15
Anschlussbelegung Digitalmodule
Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 14- 9 Anschlussbelegung der abnehmbaren Klemmen, Digitalmodul
Anschluss
Klemmen oben
Klemmen unten
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Versorgung der Eingänge des Digitalmoduls
Belegung
20
Wurzel für Relaisausgang 1 und 2
21
Relaisausgang OUT1
22
Relaisausgang OUT2
23
Digitaleingang IN1
24
Digitaleingang IN2
25
N / M für IN1 bis IN4
26
Digitaleingang IN3
27
Digitaleingang IN4
SPE
Anlagenschirm
Montage, Verdrahtung, Schnittstellen
14.4 Verdrahtung
