Anschlussbelegung Digitalmodule

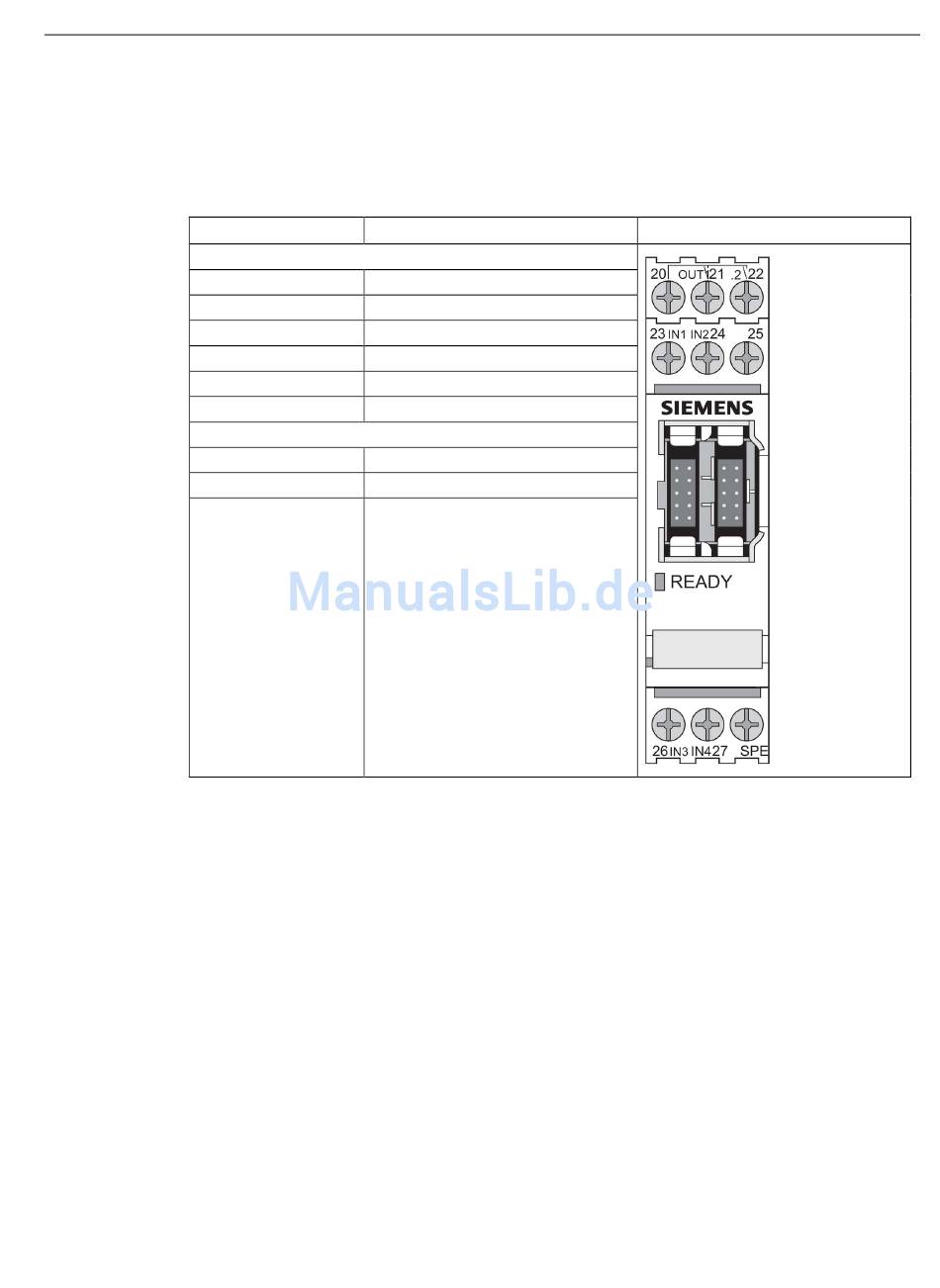

Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 13- 7 Anschlussbelegung der abnehmbaren Klemmen des Digitalmoduls
Anschluss
Klemmen oben
Klemmen unten
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Belegung
20 Wurzel für Relaisausgang 1 und 2
21 Relaisausgang OUT1
22 Relaisausgang OUT2
23 Digitaleingang IN1
24 Digitaleingang IN2
25 N / M für IN1 - IN4
26 Digitaleingang IN3
27 Digitaleingang IN4
SPE Anlagenschirm
