Systemaufbau und Inbetriebnahme mit RTU
2.3 Inbetriebnahme mit Modbus RTU
2.3
Inbetriebnahme mit Modbus RTU
Schrittfolge Inbetriebnahme des Grundgeräts SIMOCODE pro V Modbus
Tabelle 2- 1 Schrittfolge Inbetriebnahme des Grundgeräts SIMOCODE pro V Modbus
Schritt
1
2
3
4

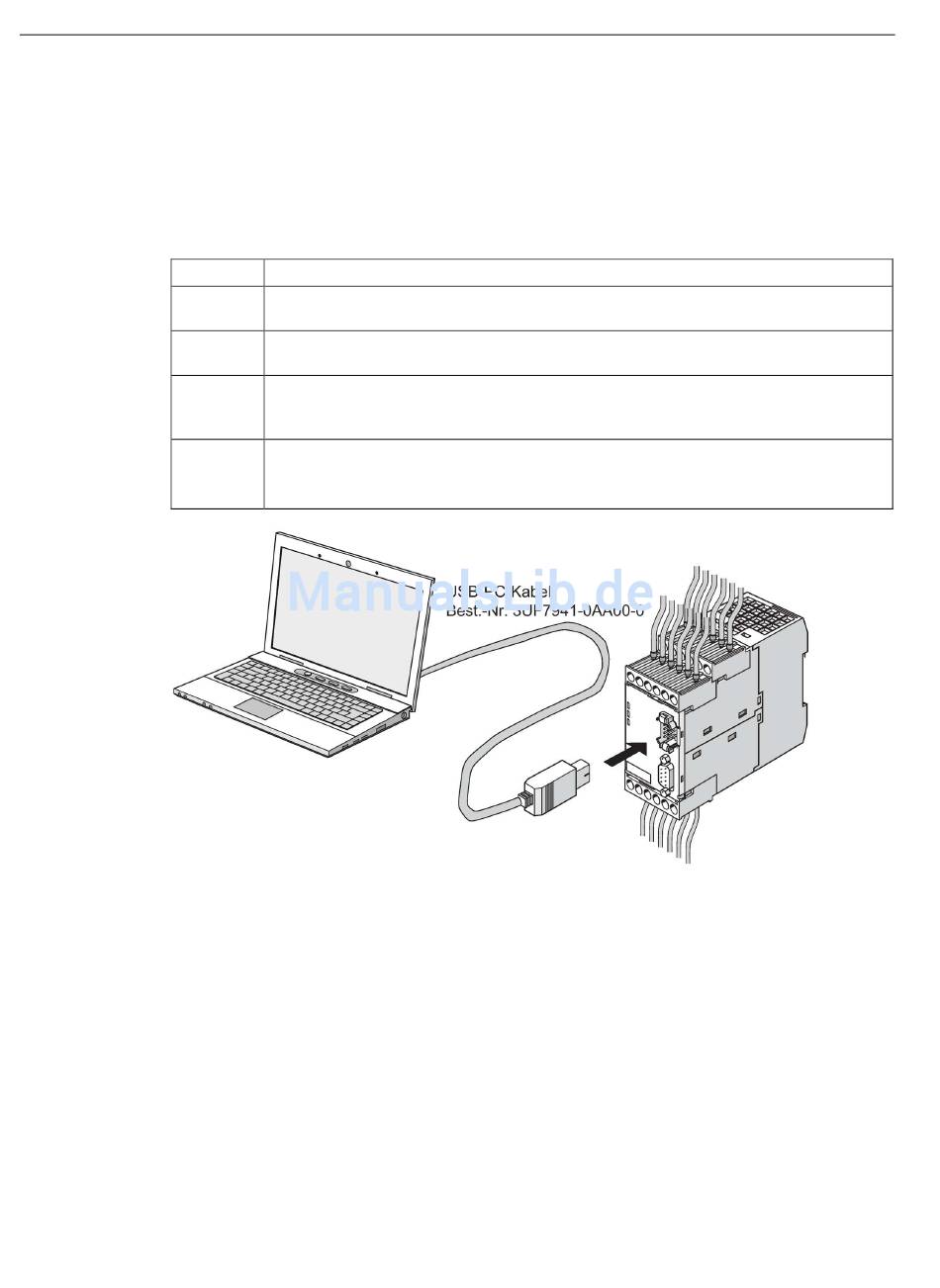

Bild 2-3
14
Beschreibung
Schalten Sie die Versorgungsspannung ein. Im fehlerfreien Zustand muss die LED
"Device" grün leuchten
Schließen Sie den PC / PG mit dem PC-Kabel an der Systemschnittstelle an (siehe Bild
unten)
Parametrieren Sie SIMOCODE pro bzw. überprüfen Sie die vorhandene
Parametrierung mit einem PC mit installierter Software
SIMOCODE ES V13 + SP1 (oder neuere Version).
Ist die automatische Baudratenerkennung aktiviert, blinkt die LED "Bus" grün, sobald
die von der Steuerung gewählte Einstellung gefunden wurde.
Die LED "Bus" leuchtet grün, sobald die Steuerung Daten mit dem Gerät austauscht.
Anschluss eines PC an das Grundgerät SIMOCODE pro V Modbus RTU
Projektierungshandbuch, 04/2015, A5E33498234001A/RS-AA/001
SIMOCODE pro Modbus RTU
