Anschlussbelegung Grundgeräte SIMOCODE pro C / pro V PB

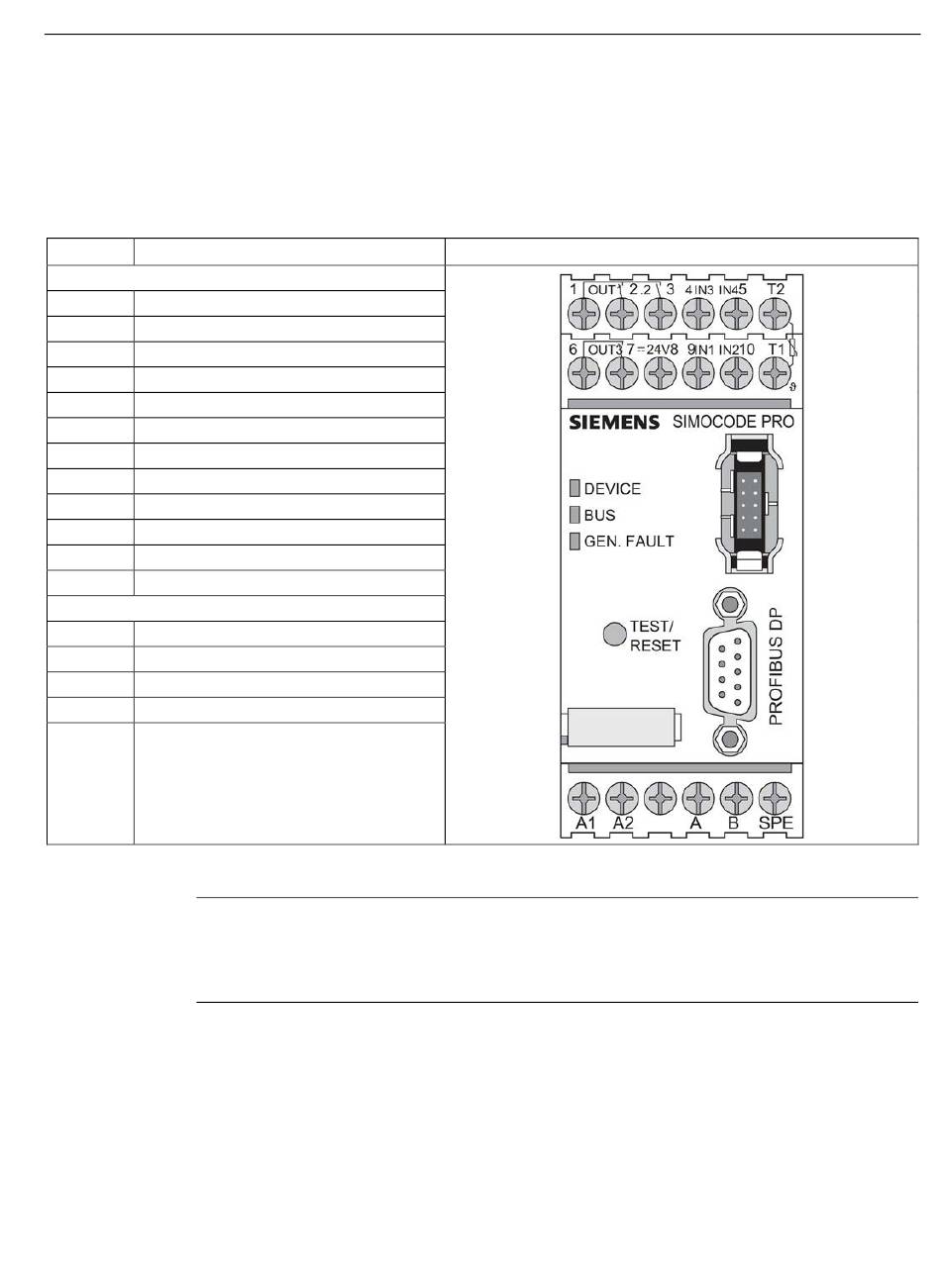

Die folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen der
Grundgeräte SIMOCODE pro C / pro V PB:
Tabelle 12- 5 Anschlussbelegung der abnehmbaren Klemmen, Grundgeräte SIMOCODE pro C / pro V PB
Anschluss Belegung
Klemmen oben
1 Wurzel für Relaisausgang 1 und 2
2 Relaisausgang OUT1
3 Relaisausgang OUT2
4 Digitaleingang IN3
5 Digitaleingang IN4
T2 Thermistoranschluss (binärer PTC)
6 Relaisausgang OUT3
7 Relaisausgang OUT3
8 24 V DC nur für IN1 bis IN4
9 Digitaleingang IN1
10 Digitaleingang IN2
T1 Thermistoranschluss (binärer PTC)
Klemmen unten
A1 Versorgungsspannung Anschluss 1
A2 Versorgungsspannung Anschluss 2
A PROFIBUS DP Anschluss A
B PROFIBUS DP Anschluss B
SPE Anlagenschirm
1)
1)
Hinweis
Verbinden Sie SIMOCODE pro über die Klemme SPE mit dem maximal möglichen
Querschnitt und mit einer möglichst kurzen Leitung mit der Funktionserde des
Schaltschranks, z. B. mit dem geerdeten Montageblech des Schaltschranks.
SIMOCODE pro
Systemhandbuch, 05/2019, A5E40507475001A/RS-AD/004
Montieren, Verdrahten, Anschließen, Systemschnittstellen, Aufbaurichtlinien
12.2 Verdrahten, Anschließen
205
