Nadel-Ausweichbewegung des Greifers einstellen (Ellipsenbreite)

12 Nadel-Ausweichbewegung des Greifers einstellen

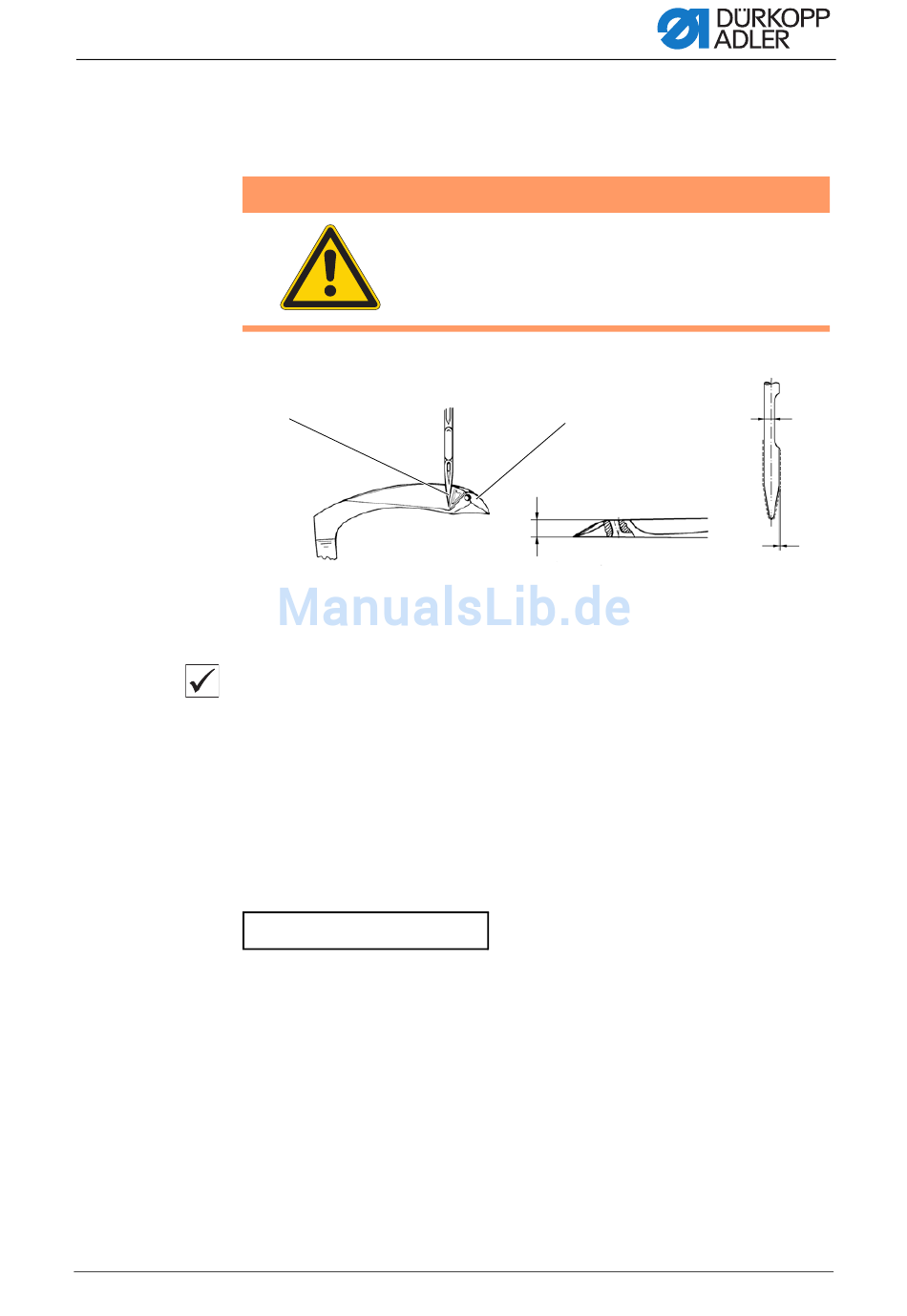

Abb. 65: Nadel-Ausweichbewegung des Greifers einstellen (1)
(1) - Spitze der Nadel
(2) - Greifer
Richtige Einstellung
Die Nadel-Ausweichbewegung ist richtig eingestellt, wenn bei der Greifer-
bewegung von rechts nach links der Abstand zur Nadel 0,1 mm beträgt.
Bei der Greiferbewegung von links nach rechts liegt die Spitze (1) der sich
abwärts bewegenden Nadel an der Rückseite des Greifers (2) an, siehe
oben abgebildete Position.
Das genaue Maß der Nadel-Ausweichbewegung ist abhängig vom Nadel-
system und von der Nadelstärke.
Das Maß muss nach folgender Formel berechnet werden:
Beispiel bei einer Nadel 934 SIN/Nm 110
Nadelstärke bei a = 0,7 mm
Greiferdicke bei b = 1,4 mm
Abstand Greiferspitze zur Nadel = 0,1 mm
Für größere Nadelstärke 110 Nm X *= 0,1 mm
Ellipsenbreite E = 2,3 mm
*X = größeres Maß a bei größeren Nadelstärken
Serviceanleitung 195 - 00.0 - 12/2017
(Ellipsenbreite)
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Die Nadel-Ausweichbewegung des Greifers nur bei
ausgeschalteter Maschine prüfen und einstellen.
①
E = a + b + 0,1 + X
②
b
a - Nadelstärke
b - Greiferdicke
a
