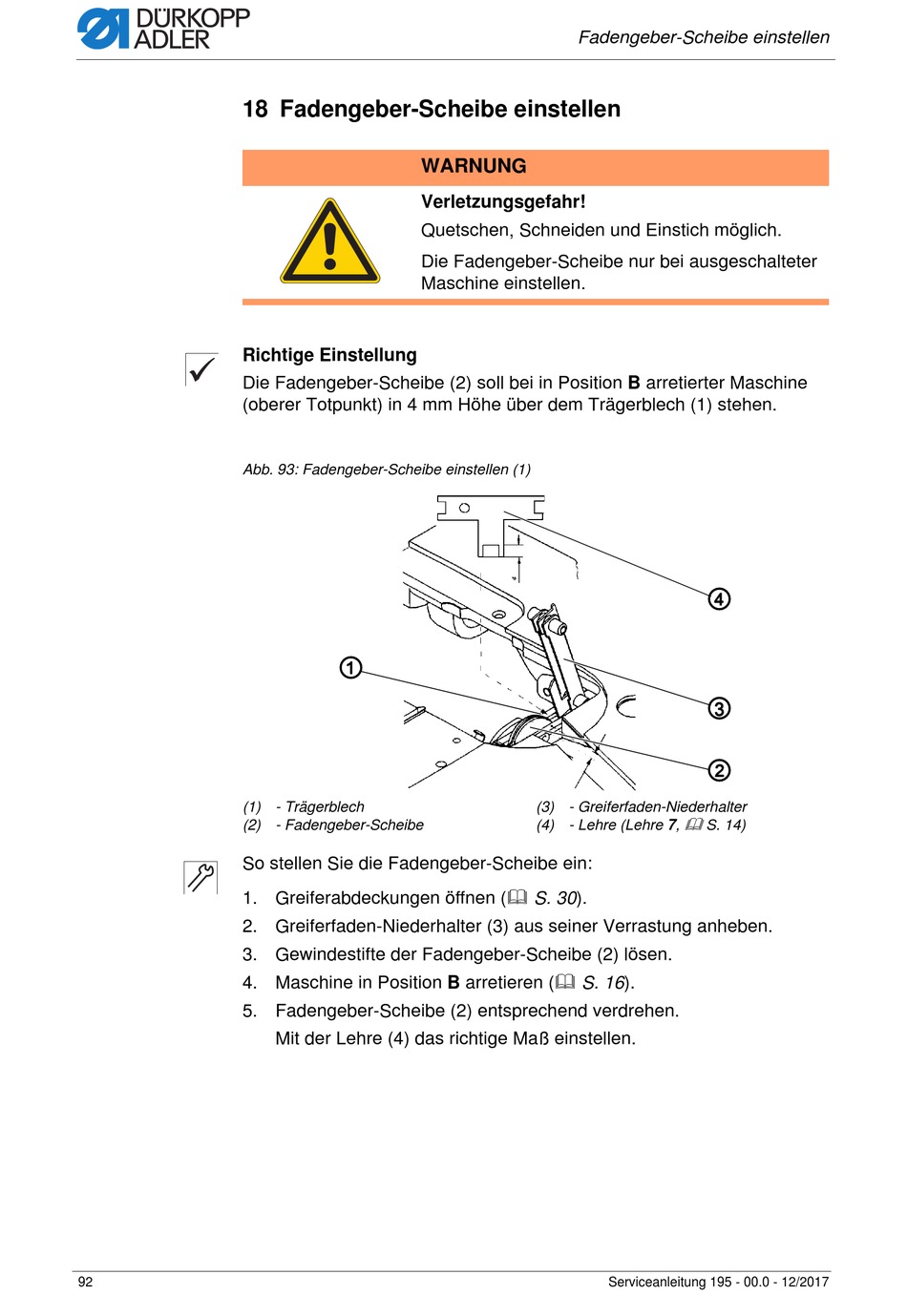

18 Fadengeber-Scheibe einstellen

Richtige Einstellung
Die Fadengeber-Scheibe (2) soll bei in Position B arretierter Maschine
(oberer Totpunkt) in 4 mm Höhe über dem Trägerblech (1) stehen.
Abb. 93: Fadengeber-Scheibe einstellen (1)
(1) - Trägerblech
(2) - Fadengeber-Scheibe
So stellen Sie die Fadengeber-Scheibe ein:
1. Greiferabdeckungen öffnen ( S. 30).
2. Greiferfaden-Niederhalter (3) aus seiner Verrastung anheben.
3. Gewindestifte der Fadengeber-Scheibe (2) lösen.
4. Maschine in Position B arretieren ( S. 16).
5. Fadengeber-Scheibe (2) entsprechend verdrehen.
92
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Die Fadengeber-Scheibe nur bei ausgeschalteter
Maschine einstellen.
①
Mit der Lehre (4) das richtige Maß einstellen.
Fadengeber-Scheibe einstellen
④
③
②
(3) - Greiferfaden-Niederhalter

(4) - Lehre (Lehre 7, S. 14)
Serviceanleitung 195 - 00.0 - 12/2017
