Linkes Unterwellenlager einstellen

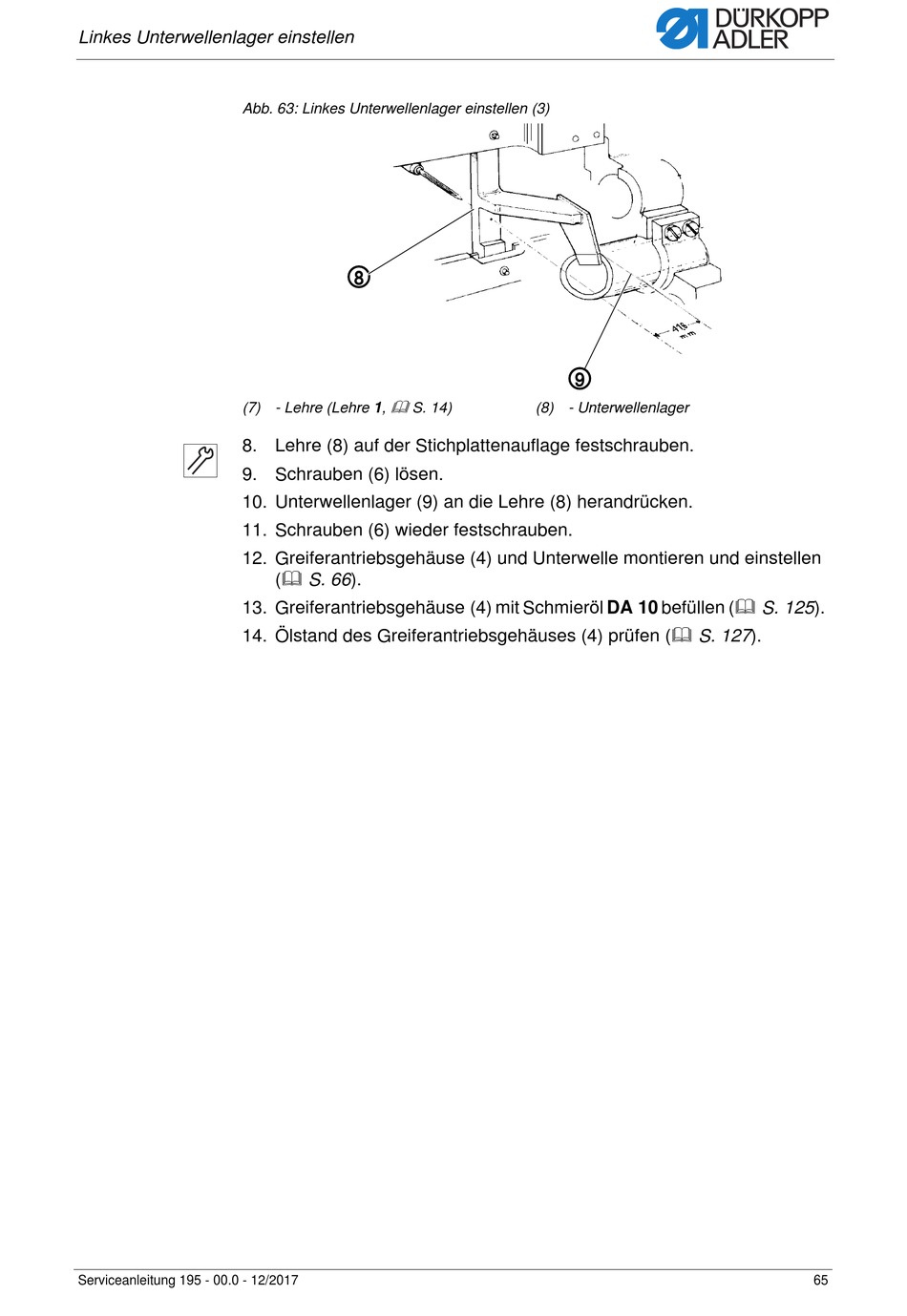

Abb. 63: Linkes Unterwellenlager einstellen (3)
(7) - Lehre (Lehre 1,
8. Lehre (8) auf der Stichplattenauflage festschrauben.
9. Schrauben (6) lösen.
10. Unterwellenlager (9) an die Lehre (8) herandrücken.
11. Schrauben (6) wieder festschrauben.
12. Greiferantriebsgehäuse (4) und Unterwelle montieren und einstellen
13. Greiferantriebsgehäuse (4) mit Schmieröl DA 10 befüllen ( S. 125).
14. Ölstand des Greiferantriebsgehäuses (4) prüfen ( S. 127).
Serviceanleitung 195 - 00.0 - 12/2017
⑧

S. 14)
( S. 66).
⑨
(8) - Unterwellenlager
