Arbeitsgrundlagen

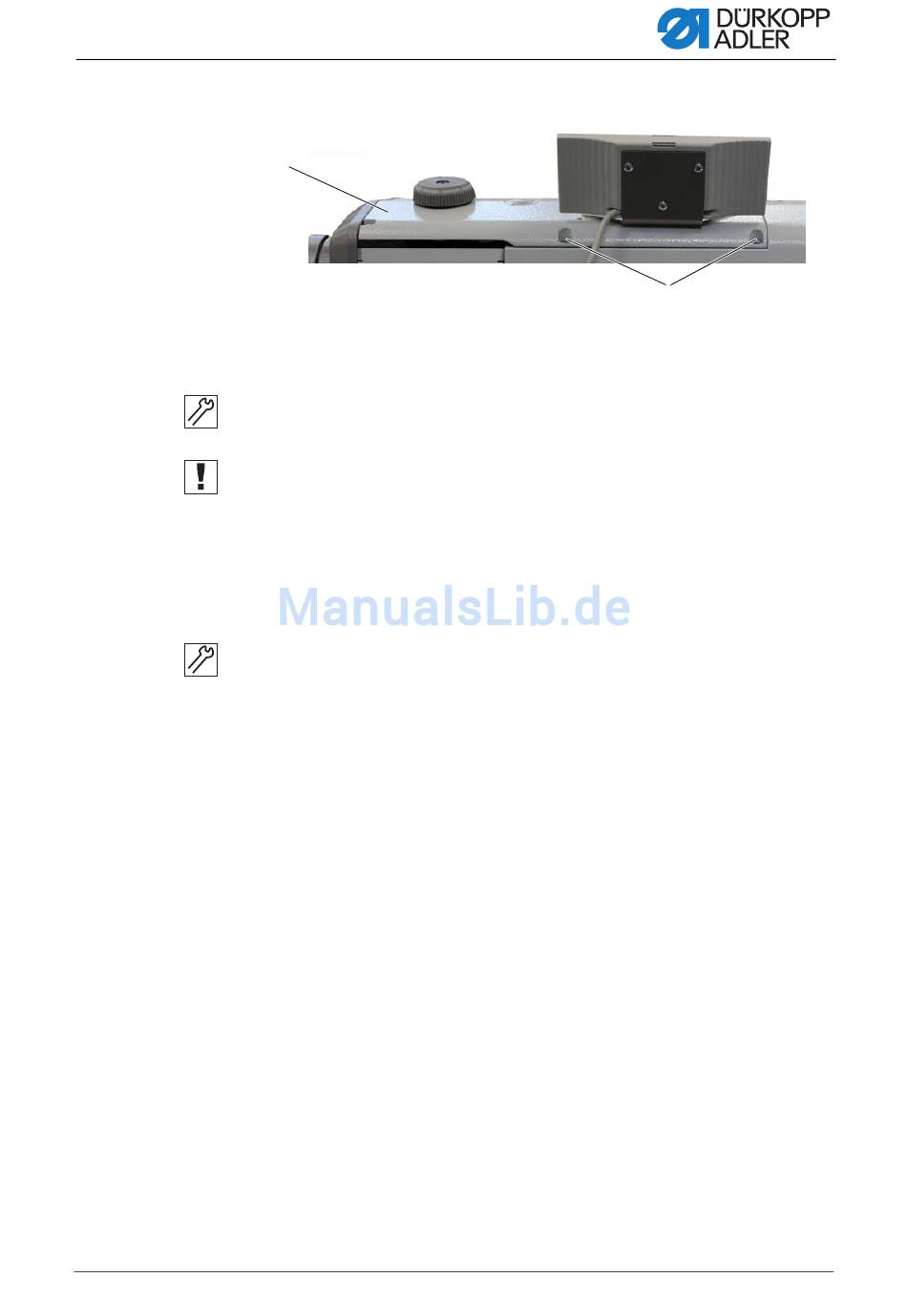

Abb. 7: Armdeckel abnehmen und aufsetzen (2)
(1) - Armdeckel
Armdeckel abnehmen
So nehmen Sie den Armdeckel ab:
1. 6 Schrauben (2) lösen.
Wichtig
Das Bedienfeld ist am Armdeckel festgeschraubt und an der Maschine an-
geschlossen.
2. Armdeckel (1) vorsichtig abnehmen, ohne das Kabel des Bedienfelds
Armdeckel aufsetzen
So setzen Sie den Armdeckel auf:
1. Armdeckel (1) aufsetzen.
2. Schrauben (2) festschrauben.
Serviceanleitung 195 - 00.0 - 12/2017
①
zu quetschen oder zu knicken.
②
(2) - Schraube
