So stellen Sie die Höhe der gelüfteten Nähfüße ein:
1. Mutter (1) lösen.
2. Anschlagschraube (2) entsprechend verstellen.
 Je weiter die Anschlagschraube (2) herausragt, desto weniger hoch
3. Mutter (1) festschrauben.

9.2 Abfangpuffer einstellen

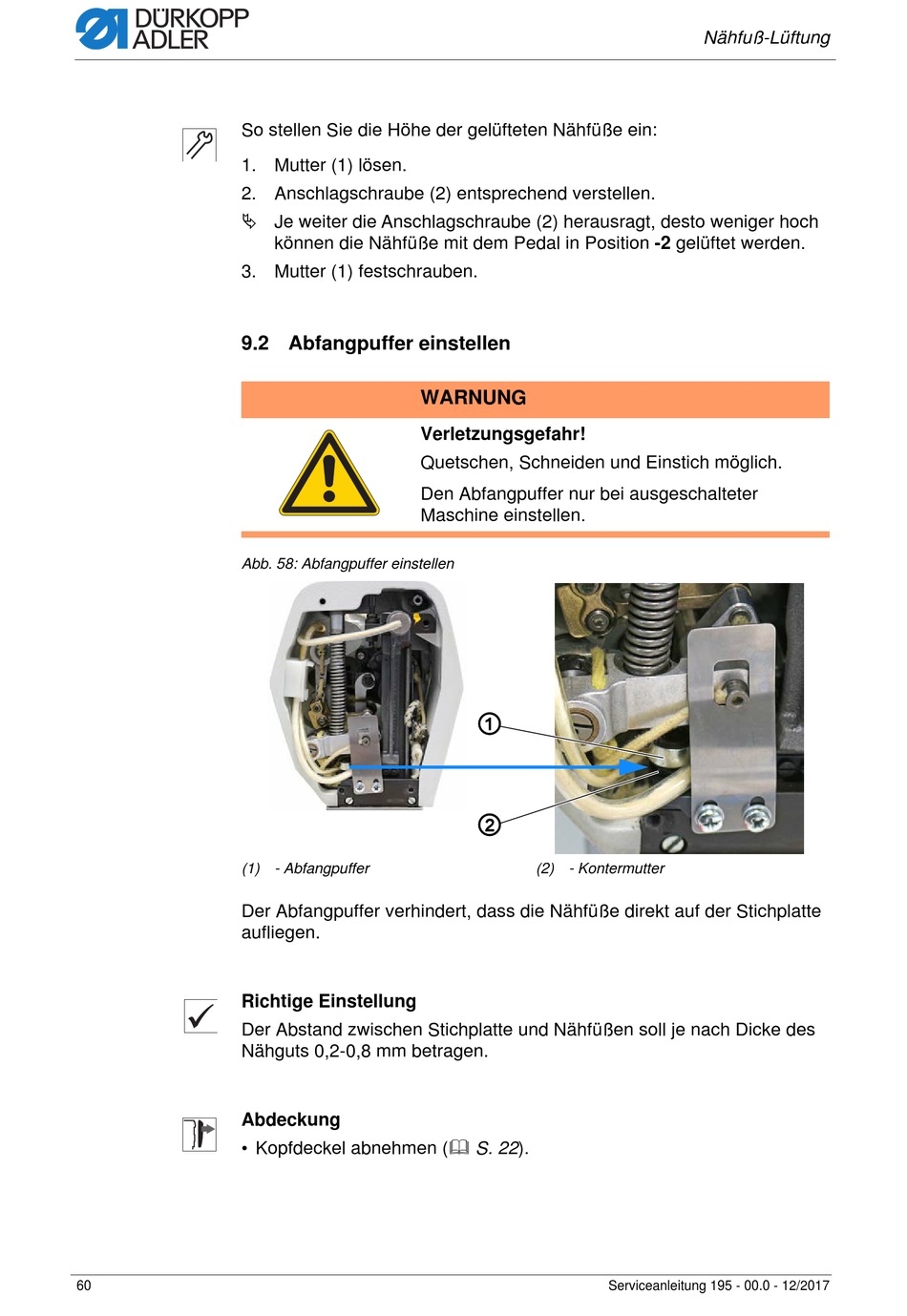

Abb. 58: Abfangpuffer einstellen
(1) - Abfangpuffer
Der Abfangpuffer verhindert, dass die Nähfüße direkt auf der Stichplatte
aufliegen.
Richtige Einstellung
Der Abstand zwischen Stichplatte und Nähfüßen soll je nach Dicke des
Nähguts 0,2-0,8 mm betragen.
Abdeckung
• Kopfdeckel abnehmen ( S. 22).
60
können die Nähfüße mit dem Pedal in Position -2 gelüftet werden.
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Abfangpuffer nur bei ausgeschalteter
Maschine einstellen.
①
②
(2) - Kontermutter
Serviceanleitung 195 - 00.0 - 12/2017
Nähfuß-Lüftung
