9. Falls die Einstellung noch nicht ganz passt, etwas an der
10. Linke Position des beweglichen Messers erneut prüfen.

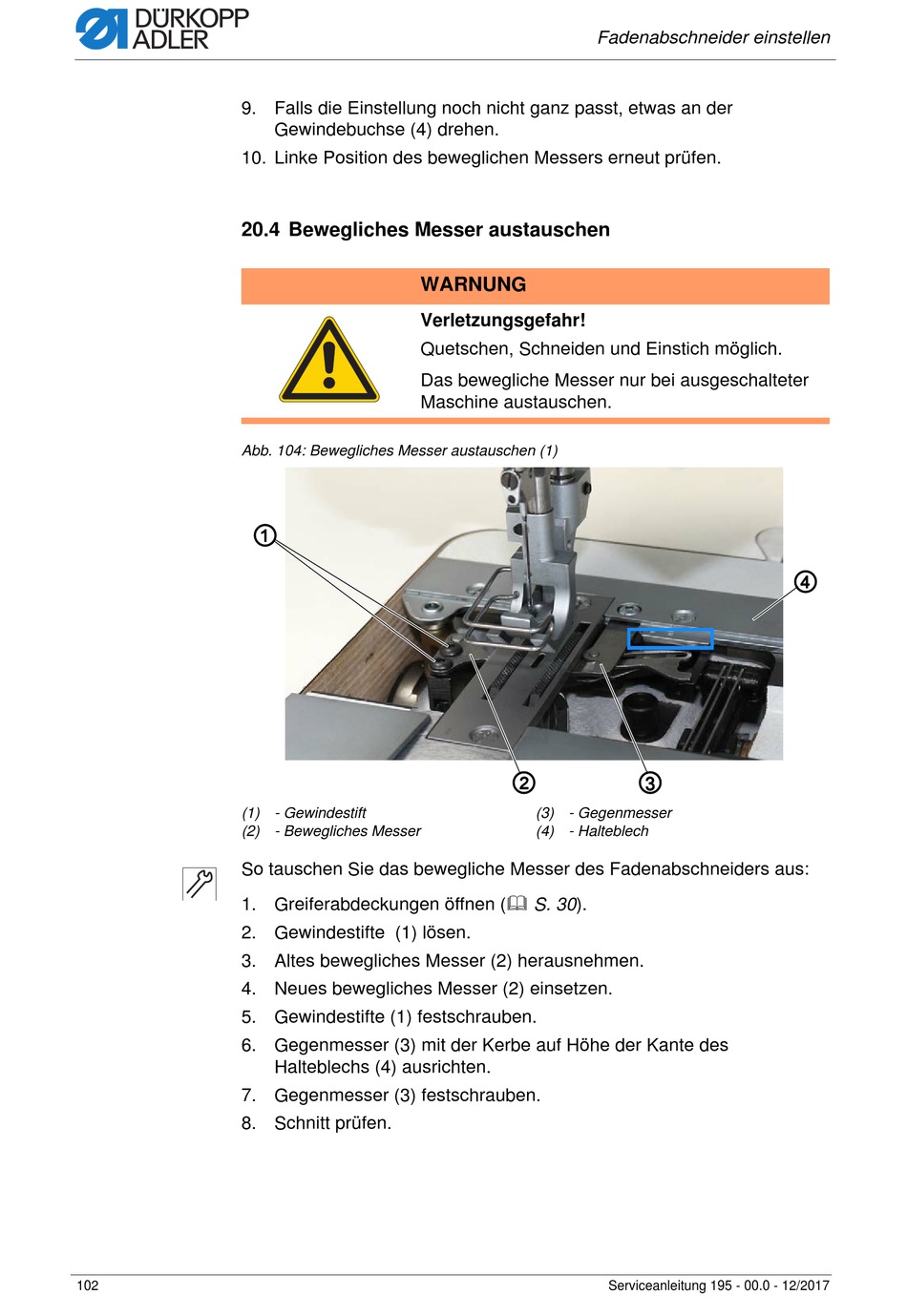

20.4 Bewegliches Messer austauschen

Abb. 104: Bewegliches Messer austauschen (1)
(1) - Gewindestift
(2) - Bewegliches Messer
So tauschen Sie das bewegliche Messer des Fadenabschneiders aus:
1. Greiferabdeckungen öffnen ( S. 30).
2. Gewindestifte (1) lösen.
3. Altes bewegliches Messer (2) herausnehmen.
4. Neues bewegliches Messer (2) einsetzen.
5. Gewindestifte (1) festschrauben.
6. Gegenmesser (3) mit der Kerbe auf Höhe der Kante des
7. Gegenmesser (3) festschrauben.
8. Schnitt prüfen.
102
Gewindebuchse (4) drehen.
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Das bewegliche Messer nur bei ausgeschalteter
Maschine austauschen.
①
Halteblechs (4) ausrichten.
Fadenabschneider einstellen
② ③
(3) - Gegenmesser
(4) - Halteblech
Serviceanleitung 195 - 00.0 - 12/2017
④
