Nähfuß-Lüftung
So stellen Sie den Abfangpuffer ein:
1. Handrad drehen, bis die Nähfüße auf gleicher Höhe stehen.
2. Prüfen, ob das Nähgut kraftvoll transportiert wird.
3. Ggf. Kontermutter (2) lösen.
4. Abfangpuffer (1) entsprechend einstellen.
5. Kontermutter (2) festschrauben.
9.3 Höhe der arretierten Nähfüße einstellen
Die Nähfüße können mit dem Knopf am Kopfdeckel in gelüfteter Stellung
arretiert werden.
Richtige Einstellung
Der Abstand der oben arretierten Nähfüße zur Stichplatte soll 10 mm groß
sein.

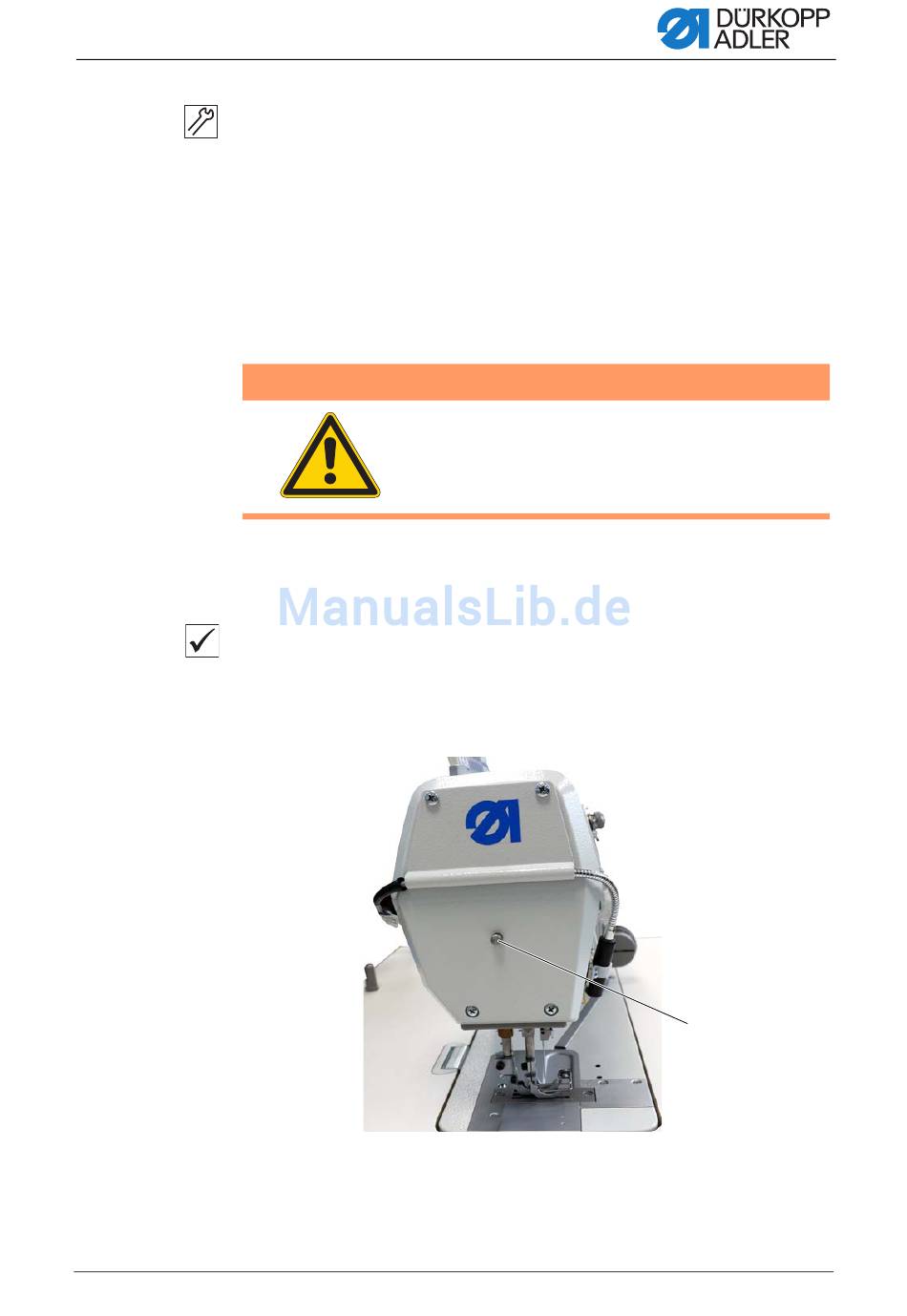

Abb. 59: Höhe der arretierten Nähfüße einstellen (1)
(1) - Arretierknopf
Serviceanleitung 195 - 00.0 - 12/2017
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Die Höhe der arretierten Nähfüße nur bei
ausgeschalteter Maschine prüfen und einstellen.
①
61
