3.8.6 Zahnriemen-Abdeckung abnehmen und aufsetzen

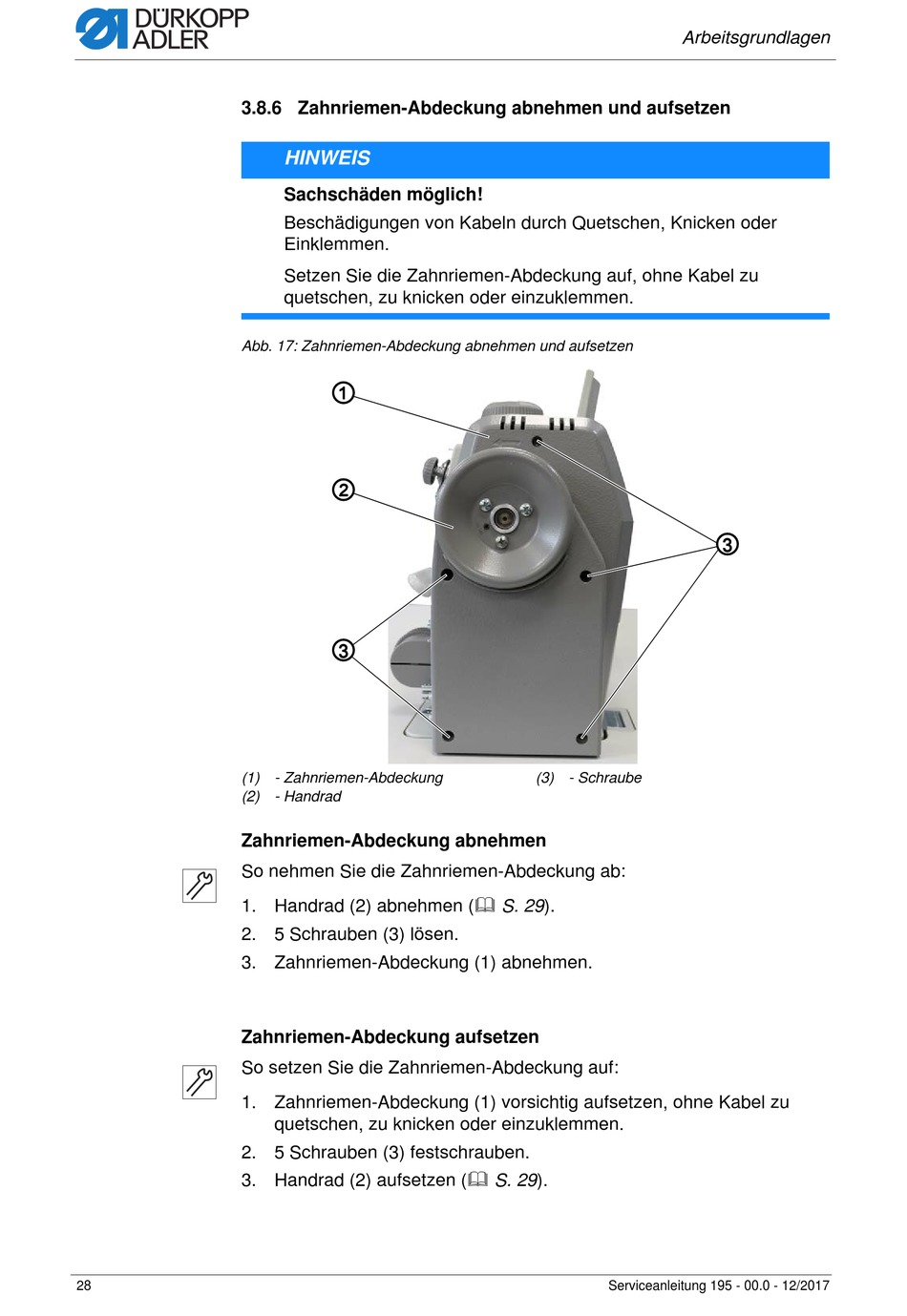

Abb. 17: Zahnriemen-Abdeckung abnehmen und aufsetzen
(1) - Zahnriemen-Abdeckung
(2) - Handrad
Zahnriemen-Abdeckung abnehmen
So nehmen Sie die Zahnriemen-Abdeckung ab:
1. Handrad (2) abnehmen ( S. 29).
2. 5 Schrauben (3) lösen.
3. Zahnriemen-Abdeckung (1) abnehmen.
Zahnriemen-Abdeckung aufsetzen
So setzen Sie die Zahnriemen-Abdeckung auf:
1. Zahnriemen-Abdeckung (1) vorsichtig aufsetzen, ohne Kabel zu
2. 5 Schrauben (3) festschrauben.
3. Handrad (2) aufsetzen ( S. 29).
28
HINWEIS
Sachschäden möglich!
Beschädigungen von Kabeln durch Quetschen, Knicken oder
Einklemmen.
Setzen Sie die Zahnriemen-Abdeckung auf, ohne Kabel zu
quetschen, zu knicken oder einzuklemmen.
①
②
③
quetschen, zu knicken oder einzuklemmen.
Arbeitsgrundlagen
(3) - Schraube
Serviceanleitung 195 - 00.0 - 12/2017
③
