Transporteur

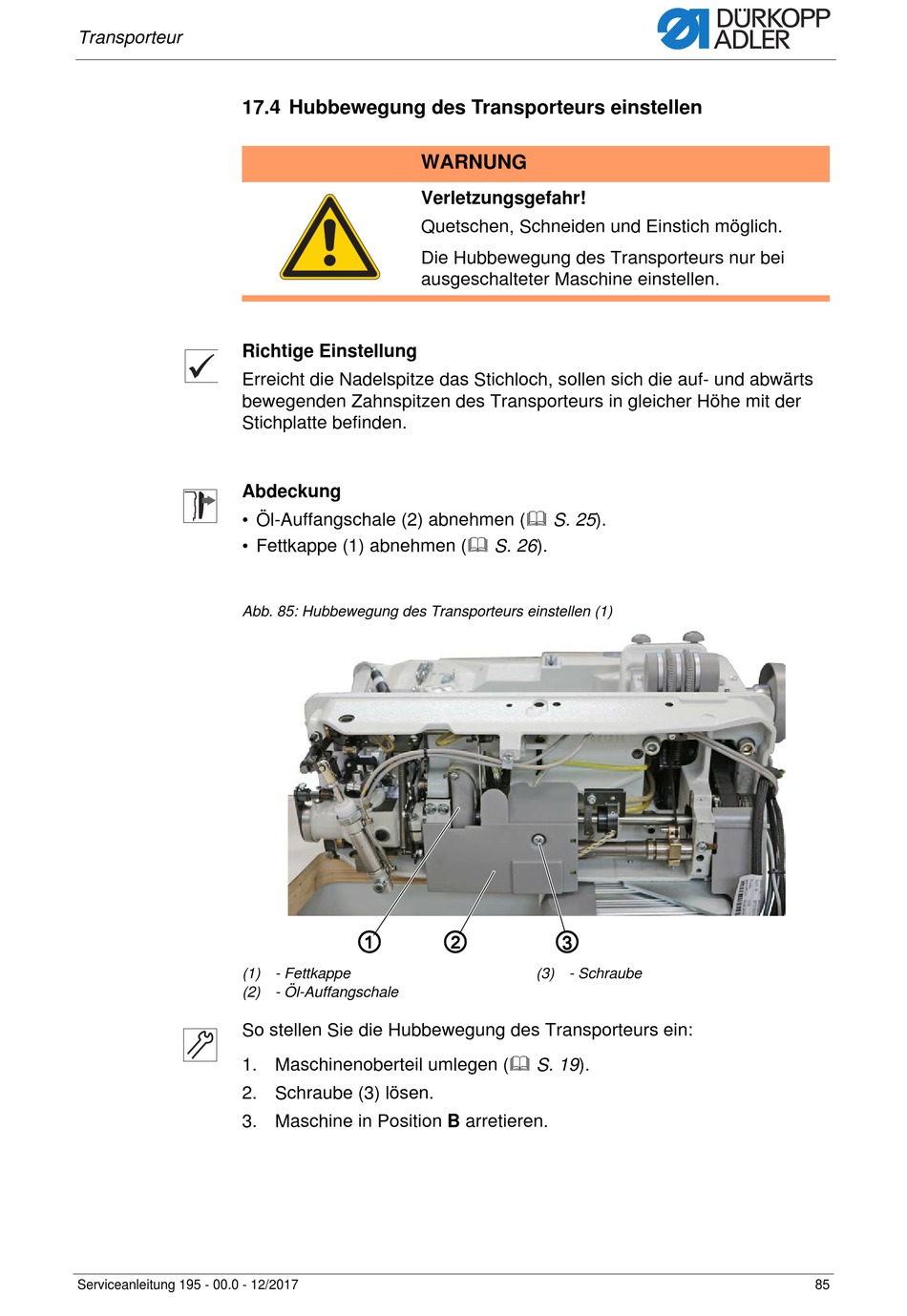

17.4 Hubbewegung des Transporteurs einstellen

Richtige Einstellung
Erreicht die Nadelspitze das Stichloch, sollen sich die auf- und abwärts
bewegenden Zahnspitzen des Transporteurs in gleicher Höhe mit der
Stichplatte befinden.
Abdeckung
• Öl-Auffangschale (2) abnehmen ( S. 25).
• Fettkappe (1) abnehmen ( S. 26).
Abb. 85: Hubbewegung des Transporteurs einstellen (1)
(1) - Fettkappe
(2) - Öl-Auffangschale
So stellen Sie die Hubbewegung des Transporteurs ein:
1. Maschinenoberteil umlegen ( S. 19).
2. Schraube (3) lösen.
3. Maschine in Position B arretieren.
Serviceanleitung 195 - 00.0 - 12/2017
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Die Hubbewegung des Transporteurs nur bei
ausgeschalteter Maschine einstellen.
① ② ③
(3) - Schraube
