Nadel-Ausweichbewegung des Greifers einstellen (Ellipsenbreite)
Die Ellipsenbreite ändert sich nur um die Hälfte des Betrags, um den der
Taumelbolzen verschoben wird. Wenn der Taumelbolzen z. B. um
0,2 mm verschoben wird, ändert sich die Ellipsenbreite um 0,1 mm.
So stellen Sie die Ellipsenbreite ein:
1. Maschinenoberteil umlegen ( S. 19).

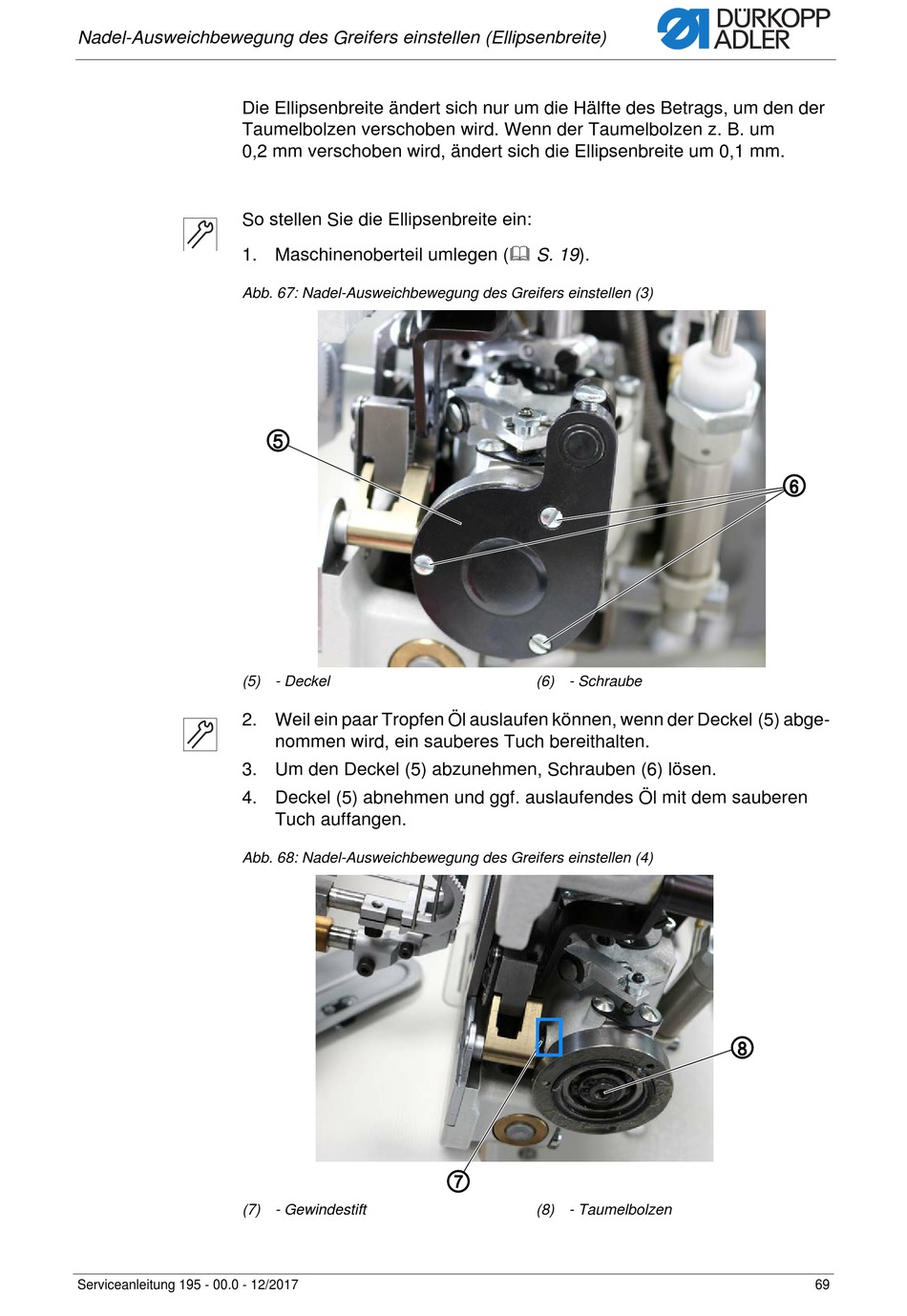

Abb. 67: Nadel-Ausweichbewegung des Greifers einstellen (3)
(5) - Deckel
2. Weil ein paar Tropfen Öl auslaufen können, wenn der Deckel (5) abge-
3. Um den Deckel (5) abzunehmen, Schrauben (6) lösen.
4. Deckel (5) abnehmen und ggf. auslaufendes Öl mit dem sauberen
Abb. 68: Nadel-Ausweichbewegung des Greifers einstellen (4)
(7) - Gewindestift
Serviceanleitung 195 - 00.0 - 12/2017
⑤
nommen wird, ein sauberes Tuch bereithalten.
Tuch auffangen.
(6) - Schraube
⑦
(8) - Taumelbolzen
⑥
⑧
