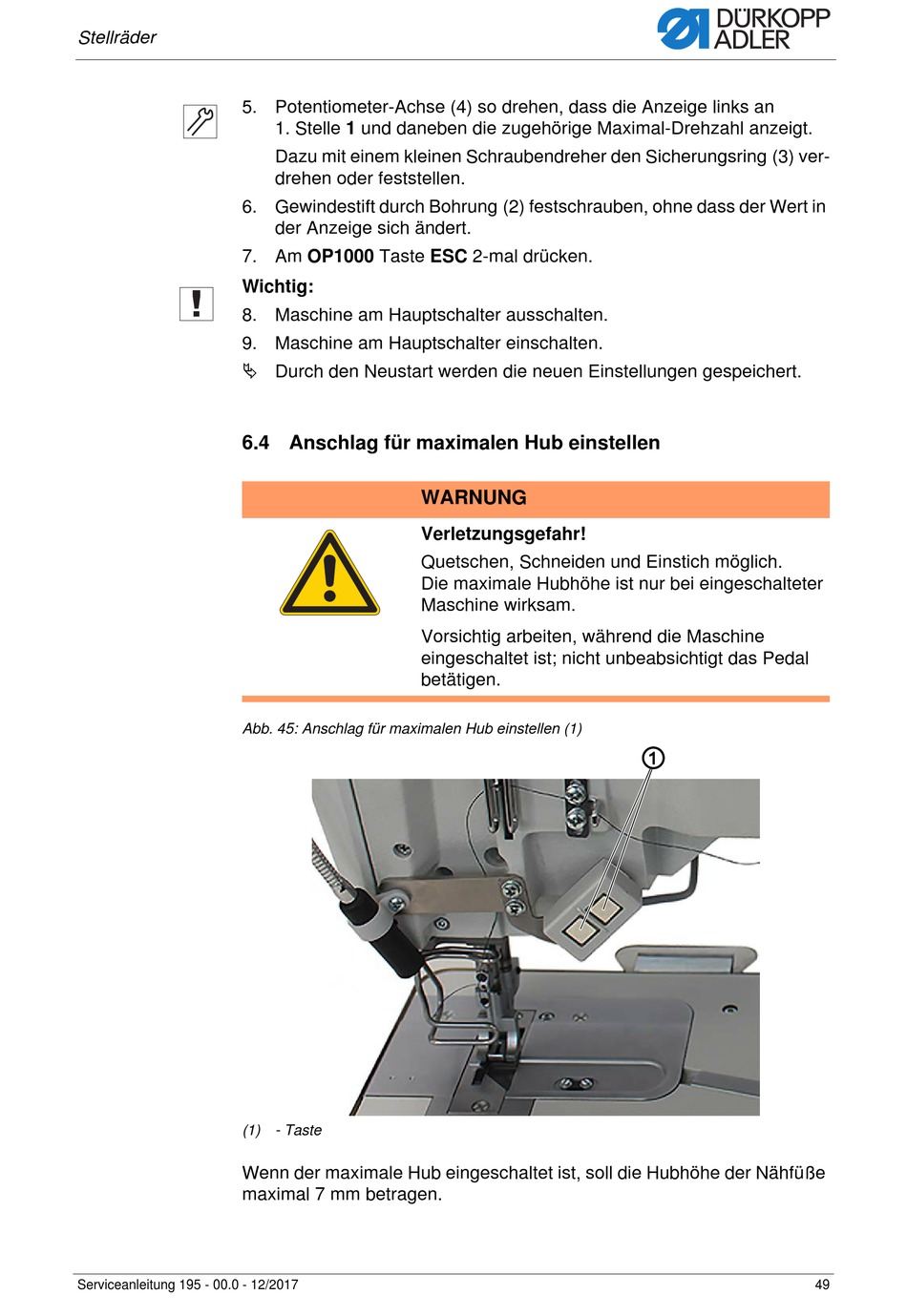

Anschlag Für Maximalen Hub Einstellen - Dürkopp Adler 195 Serviceanleitung

Stellräder
5. Potentiometer-Achse (4) so drehen, dass die Anzeige links an
6. Gewindestift durch Bohrung (2) festschrauben, ohne dass der Wert in
7. Am OP1000 Taste ESC 2-mal drücken.
Wichtig:
8. Maschine am Hauptschalter ausschalten.
9. Maschine am Hauptschalter einschalten.
 Durch den Neustart werden die neuen Einstellungen gespeichert.
6.4 Anschlag für maximalen Hub einstellen
Abb. 45: Anschlag für maximalen Hub einstellen (1)
(1) - Taste
Wenn der maximale Hub eingeschaltet ist, soll die Hubhöhe der Nähfüße
maximal 7 mm betragen.
Serviceanleitung 195 - 00.0 - 12/2017
1. Stelle 1 und daneben die zugehörige Maximal-Drehzahl anzeigt.
Dazu mit einem kleinen Schraubendreher den Sicherungsring (3) ver-
drehen oder feststellen.
der Anzeige sich ändert.
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Die maximale Hubhöhe ist nur bei eingeschalteter
Maschine wirksam.
Vorsichtig arbeiten, während die Maschine
eingeschaltet ist; nicht unbeabsichtigt das Pedal
betätigen.
①
