Wartung

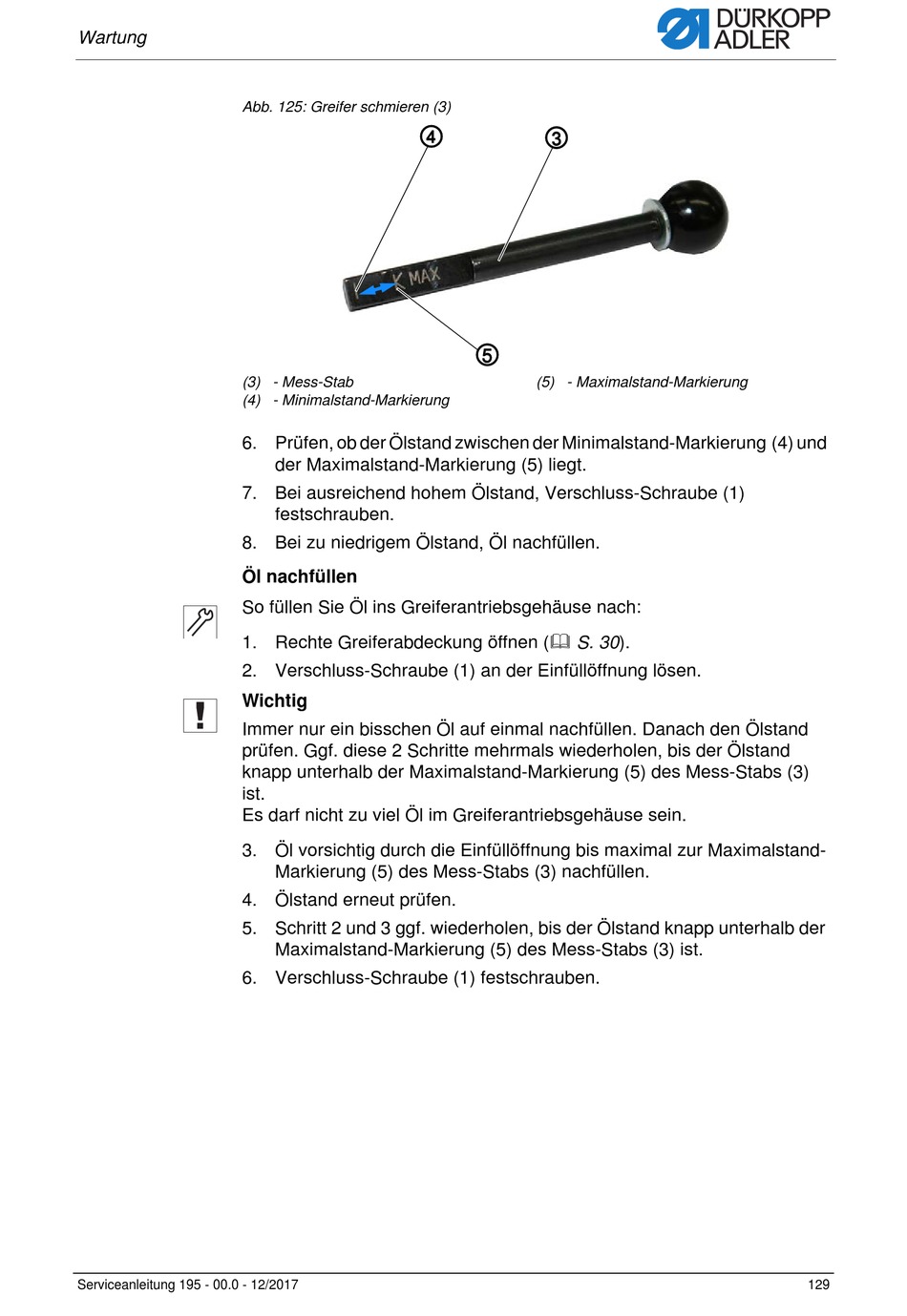

Abb. 125: Greifer schmieren (3)
(3) - Mess-Stab
(4) - Minimalstand-Markierung
6. Prüfen, ob der Ölstand zwischen der Minimalstand-Markierung (4) und
7. Bei ausreichend hohem Ölstand, Verschluss-Schraube (1)
8. Bei zu niedrigem Ölstand, Öl nachfüllen.
Öl nachfüllen
So füllen Sie Öl ins Greiferantriebsgehäuse nach:
1. Rechte Greiferabdeckung öffnen ( S. 30).
2. Verschluss-Schraube (1) an der Einfüllöffnung lösen.
Wichtig
Immer nur ein bisschen Öl auf einmal nachfüllen. Danach den Ölstand
prüfen. Ggf. diese 2 Schritte mehrmals wiederholen, bis der Ölstand
knapp unterhalb der Maximalstand-Markierung (5) des Mess-Stabs (3)
ist.
Es darf nicht zu viel Öl im Greiferantriebsgehäuse sein.
3. Öl vorsichtig durch die Einfüllöffnung bis maximal zur Maximalstand-
4. Ölstand erneut prüfen.
5. Schritt 2 und 3 ggf. wiederholen, bis der Ölstand knapp unterhalb der
6. Verschluss-Schraube (1) festschrauben.
Serviceanleitung 195 - 00.0 - 12/2017
④
der Maximalstand-Markierung (5) liegt.
festschrauben.
Markierung (5) des Mess-Stabs (3) nachfüllen.
Maximalstand-Markierung (5) des Mess-Stabs (3) ist.
③
⑤
(5) - Maximalstand-Markierung
