Stellräder

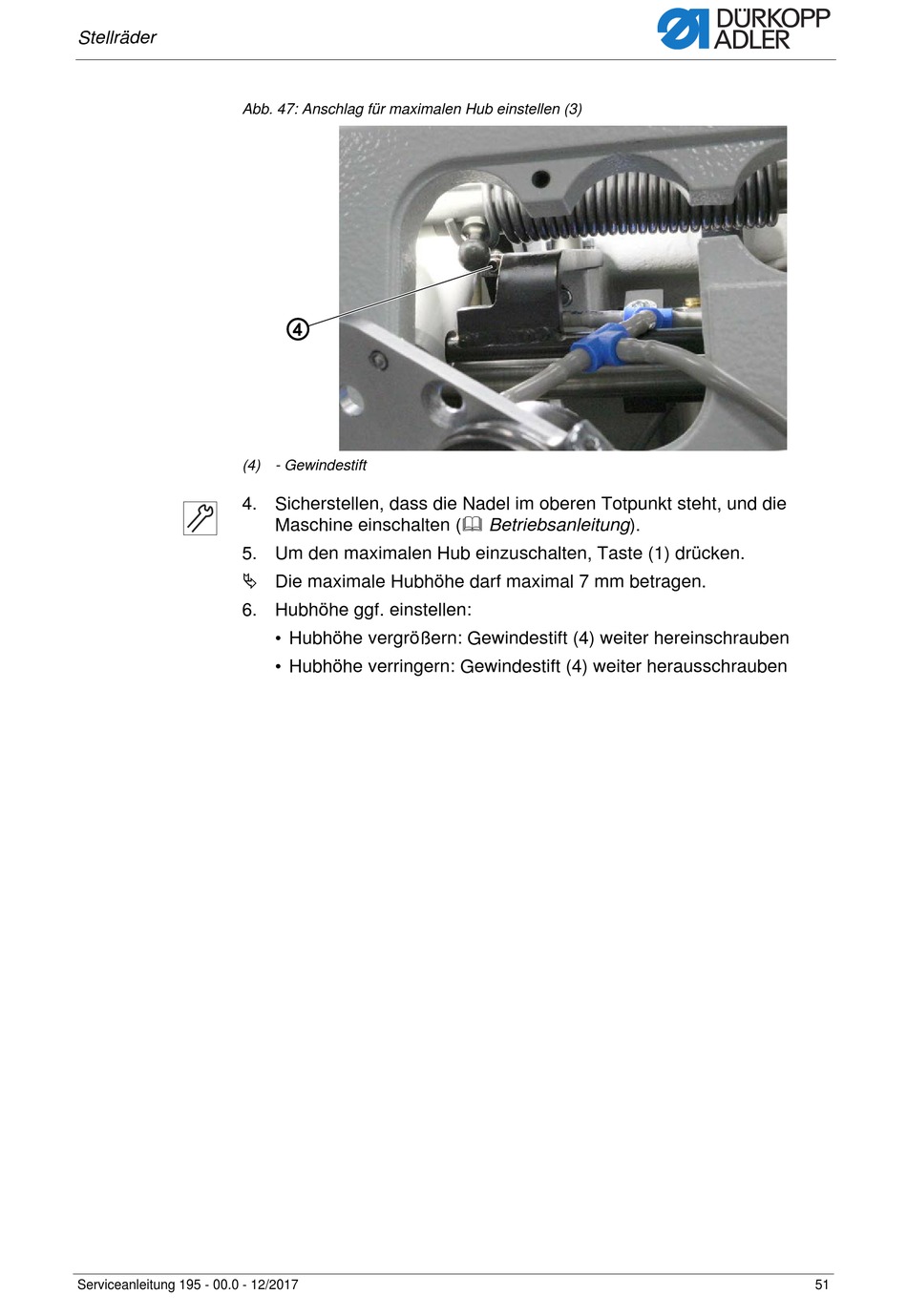

Abb. 47: Anschlag für maximalen Hub einstellen (3)
(4) - Gewindestift
4. Sicherstellen, dass die Nadel im oberen Totpunkt steht, und die
5. Um den maximalen Hub einzuschalten, Taste (1) drücken.
Die maximale Hubhöhe darf maximal 7 mm betragen.
6. Hubhöhe ggf. einstellen:
Serviceanleitung 195 - 00.0 - 12/2017
④
Maschine einschalten ( Betriebsanleitung).
• Hubhöhe vergrößern: Gewindestift (4) weiter hereinschrauben
• Hubhöhe verringern: Gewindestift (4) weiter herausschrauben
51
