Fadenabschneider einstellen

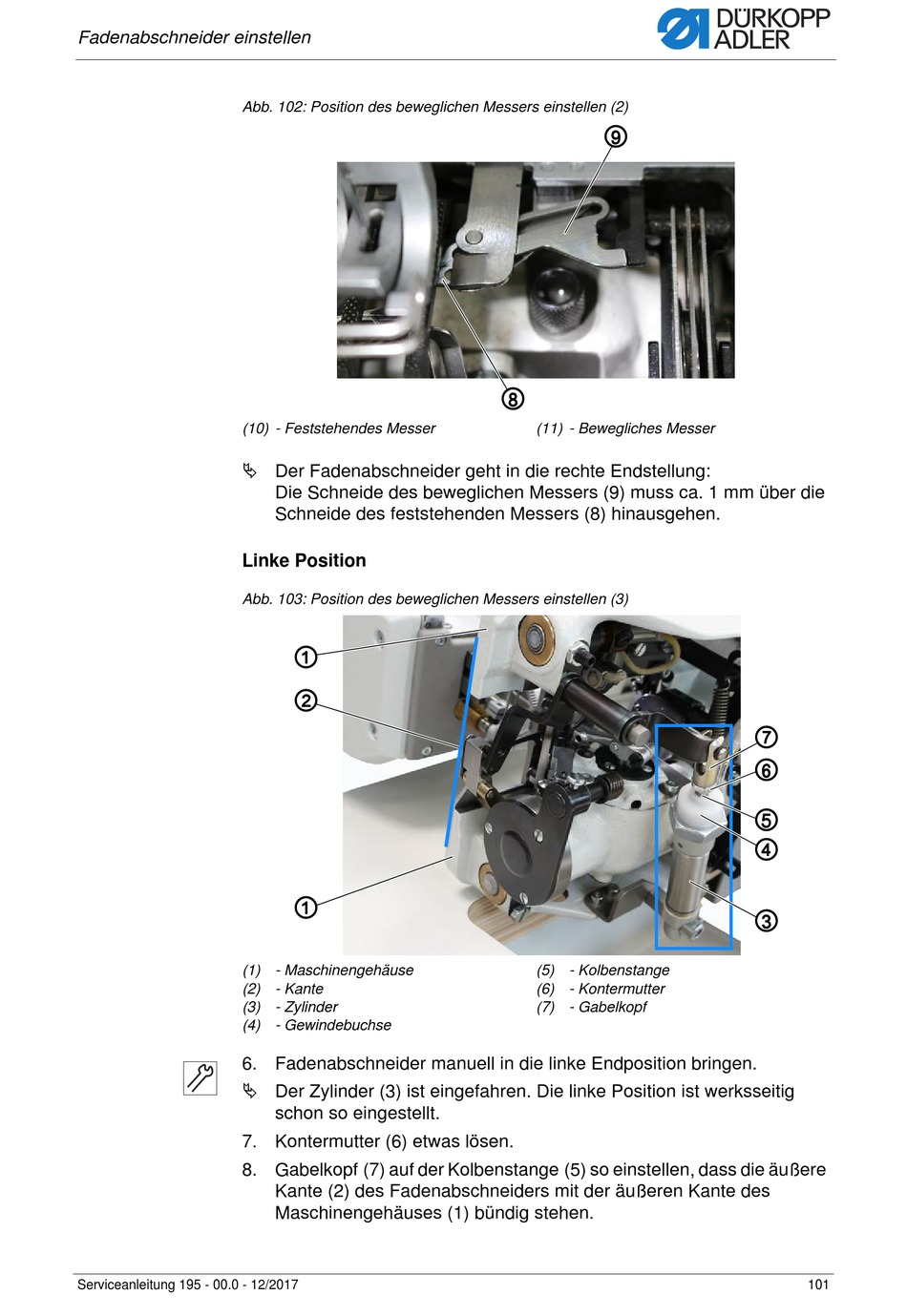

Abb. 102: Position des beweglichen Messers einstellen (2)
(10) - Feststehendes Messer
 Der Fadenabschneider geht in die rechte Endstellung:
Linke Position
Abb. 103: Position des beweglichen Messers einstellen (3)
(1) - Maschinengehäuse
(2) - Kante
(3) - Zylinder
(4) - Gewindebuchse
6. Fadenabschneider manuell in die linke Endposition bringen.
 Der Zylinder (3) ist eingefahren. Die linke Position ist werksseitig
7. Kontermutter (6) etwas lösen.
8. Gabelkopf (7) auf der Kolbenstange (5) so einstellen, dass die äußere
Serviceanleitung 195 - 00.0 - 12/2017
Die Schneide des beweglichen Messers (9) muss ca. 1 mm über die
Schneide des feststehenden Messers (8) hinausgehen.
①
②
①
schon so eingestellt.
Kante (2) des Fadenabschneiders mit der äußeren Kante des
Maschinengehäuses (1) bündig stehen.
⑨
⑧
(11) - Bewegliches Messer
(5) - Kolbenstange
(6) - Kontermutter
(7) - Gabelkopf
⑦
⑥
⑤
④
③
