Dürkopp Adler 195 Serviceanleitung Seite 70

X bei Nm 100
X bei Nm 110 und 120
X ab Nm 130
Zum Einstellen Unterwelle axial verschieben:
Nach rechts
Nach links

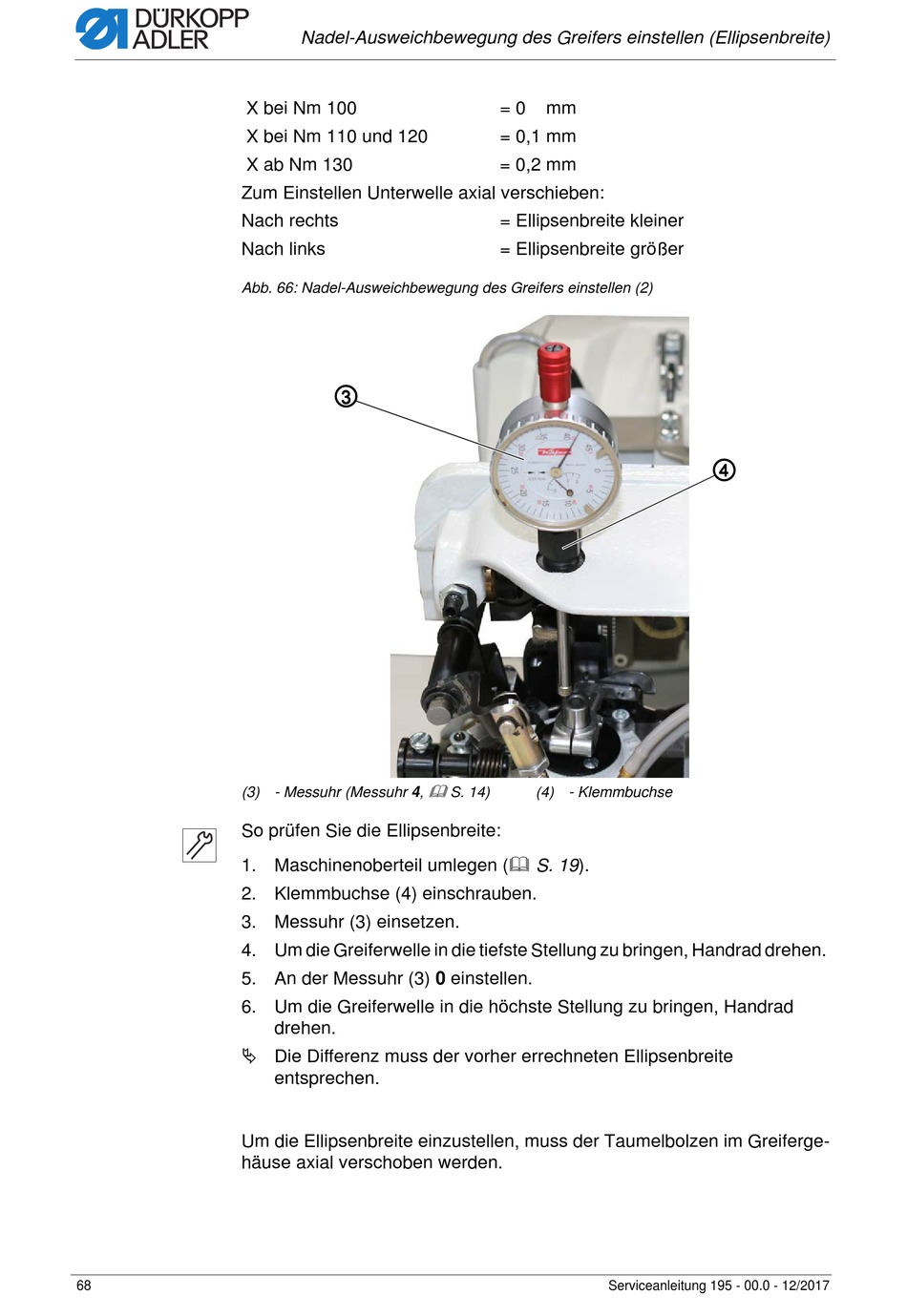

Abb. 66: Nadel-Ausweichbewegung des Greifers einstellen (2)
(3) - Messuhr (Messuhr 4,
So prüfen Sie die Ellipsenbreite:
1. Maschinenoberteil umlegen ( S. 19).
2. Klemmbuchse (4) einschrauben.
3. Messuhr (3) einsetzen.
4. Um die Greiferwelle in die tiefste Stellung zu bringen, Handrad drehen.
5. An der Messuhr (3) 0 einstellen.
6. Um die Greiferwelle in die höchste Stellung zu bringen, Handrad
 Die Differenz muss der vorher errechneten Ellipsenbreite
Um die Ellipsenbreite einzustellen, muss der Taumelbolzen im Greiferge-
häuse axial verschoben werden.
68
Nadel-Ausweichbewegung des Greifers einstellen (Ellipsenbreite)
③

drehen.
entsprechen.
= 0 mm
= 0,1 mm
= 0,2 mm
= Ellipsenbreite kleiner
= Ellipsenbreite größer
S. 14) (4) - Klemmbuchse
Serviceanleitung 195 - 00.0 - 12/2017
④
