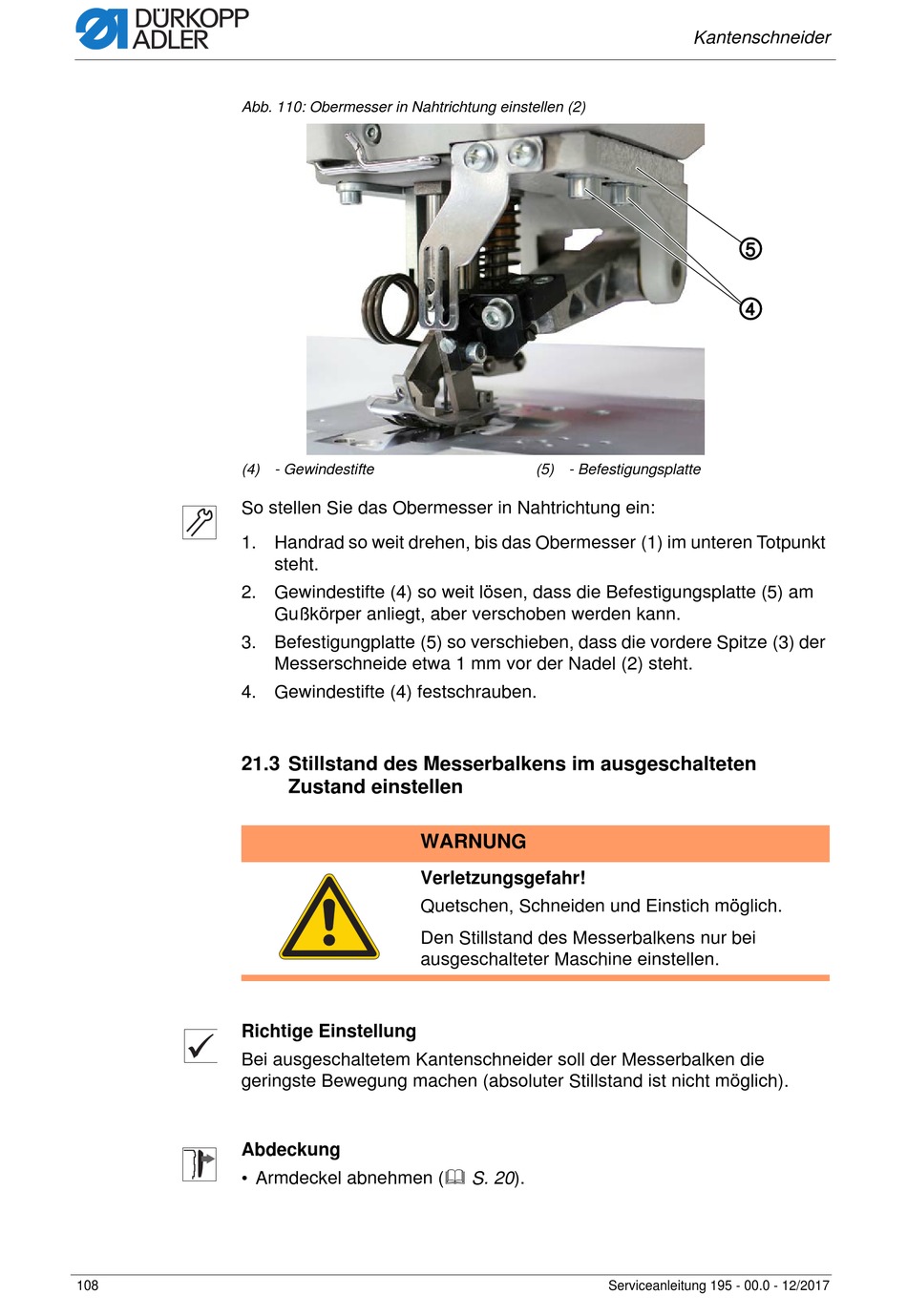

Abb. 110: Obermesser in Nahtrichtung einstellen (2)
(4) - Gewindestifte
So stellen Sie das Obermesser in Nahtrichtung ein:
1. Handrad so weit drehen, bis das Obermesser (1) im unteren Totpunkt
2. Gewindestifte (4) so weit lösen, dass die Befestigungsplatte (5) am
3. Befestigungplatte (5) so verschieben, dass die vordere Spitze (3) der
4. Gewindestifte (4) festschrauben.
21.3 Stillstand des Messerbalkens im ausgeschalteten
Richtige Einstellung
Bei ausgeschaltetem Kantenschneider soll der Messerbalken die
geringste Bewegung machen (absoluter Stillstand ist nicht möglich).
Abdeckung
• Armdeckel abnehmen ( S. 20).
108
steht.
Gußkörper anliegt, aber verschoben werden kann.
Messerschneide etwa 1 mm vor der Nadel (2) steht.
Zustand einstellen
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Stillstand des Messerbalkens nur bei
ausgeschalteter Maschine einstellen.
Kantenschneider
(5) - Befestigungsplatte
Serviceanleitung 195 - 00.0 - 12/2017
⑤
④
