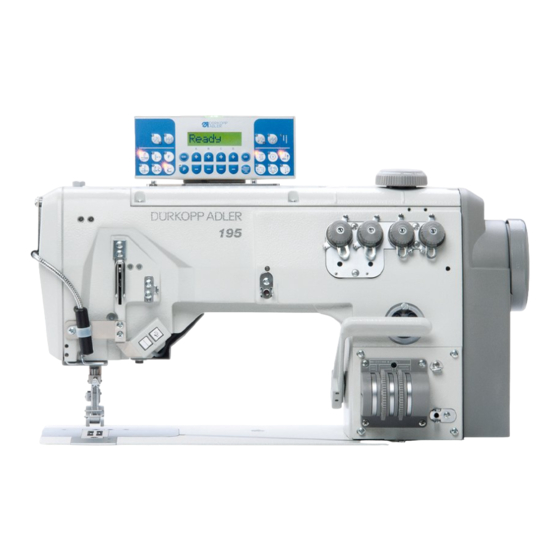

Dürkopp Adler 195 Zusatzanleitung
  1. Anleitungen
  2. Marken
  3. Dürkopp Adler Anleitungen
  4. Nähmaschinen
  5. 195
  6. Zusatzanleitung
Dürkopp Adler 195 Zusatzanleitung

Dürkopp Adler 195 Zusatzanleitung

Vorschau ausblenden Andere Handbücher für 195:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
195
Zusatzanleitung
Umbau 1-Nadel-Maschine
auf 2-Nadel-Maschine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dürkopp Adler 195

Inhaltszusammenfassung für Dürkopp Adler 195

  • Seite 1 Zusatzanleitung Umbau 1-Nadel-Maschine auf 2-Nadel-Maschine...
  • Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2020...

  • Seite 3: Inhaltsverzeichnis

    Ellipsenbreite einstellen ..............8 Greifer einbauen ................9 Nadelstange ausrichten .............. 10 Greifer einstellen ................ 12 Nadelschutz montieren ............... 13 2.10 Näheinrichtung montieren ............14 2.11 Fadenspannung tauschen ............16 2.12 Garnständer montieren............... 18 Zusatzanleitung 195 - 00.0 - 02/2020...
  • Seite 4 Inhaltsverzeichnis Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 5: Allgemeine Informationen

    9203 100002 Flachkopfschraube 9205 101848 Gewindestift 9330 000067 Scheibe H667 110390 Garndeckel 0999 240408 Y-Steckanschluss 0791 195700 EN Zusatzanleitung Wichtig Die Näheinrichtung muss passend zum Nadelabstand gewählt und sepa- rat bestellt werden ( Teileliste). Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 6: Umbau 1-Nadel-Maschine Auf 2-Nadel-Maschine

    Maschine ausschalten, bevor Sie die Maschine umbauen. 2.1 Näheinrichtung demontieren Abb. 1: Näheinrichtung demontieren ⑤ ① ② ④ ③ (1) - Stoffdrückerfuß (4) - Stichplatte (2) - Transportfuß (5) - Nadel (3) - Transporteur Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 7: Nadelhalter Tauschen

    3. Nadelhalter (3) einstellen. Um den Nadelhalter (3) einzustellen: 1. Nadeln einsetzen. 2. Stichplatte montieren. 3. Schraube (1) in der Bohrung lösen. 4. Nadelhalter so einstellen, dass die Nadeln gerade in die Stichlöcher der Stichplatte einstechen. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 8: Greifer Und Nadelschutz Demontieren

    (1) - Greifer (3) - Greiferbock (2) - Nadelschutz So bauen Sie Greifer und Nadelschutz aus: 1. Maschinenoberteil umlegen. 2. Schrauben am Greiferbock (3) lösen. 3. Greiferbock (3) mit Greifer (1) demontieren. 4. Nadelschutz (2) demontieren. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 9: Fadenteiler Montieren

    Abstand sein. 5. Fadenführung (2) montieren. Falls die Fadenführung (2) zu straff anliegt, kann sie mit Hilfe des zwei- ten Gewindestiftes auf der gegenüberliegenden Seite der Fadenführung (2) entspannt werden. 6. Feder (1) montieren. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 10: Ellipsenbreite Einstellen

    7. Gewindestift (5) lösen. Wichtig Die Ellipsenbreite muss auf 2,6 eingestellt werden. Durch Herein- oder Herausdrücken der Schraube (6) wird der Taumelbolzen verschoben: Die Ellipsenbreite wird vergrößert oder verkleinert. 8. Ellipsenbreite an der Messuhr (1) einstellen. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 11: Greifer Einbauen

    So bauen Sie die Greifer ein: 1. Greifer (1) am Greiferbock (2) befestigen. 2. Unteren Greiferbock montieren. 3. Maschinenoberteil aufrichten. 4. Vordere Abdeckplatte (5) demontieren. 5. Lehre (3) an Kante (4) anlegen. 6. Unteren Greifer an Lehre (3) ausrichten. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 12: Nadelstange Ausrichten

    Nadelspitzen kurz über der Stichplatte (3) stehen. 5. Nadeln (2) an den Löchern in der Stichplatte (3) ausrichten.  Der Abstand zwischen beiden Nadeln (2) beträgt 3,2 mm. Die Nadeln (2) stechen mittig in die Löcher der Stichplatte (3) ein. Zusatzanleitung 195 - 00.0 - 02/2020...
  • Seite 13 8. Schraube (6) lösen. 9. Beiliegende Unterlegscheiben von innen auf Schraube (6) legen. 10. Schraube (6) festschrauben. 11. Mit Hilfe eines Präzisionslineals prüfen, ob die Nadeln (2) den ange- gebenen Abstand haben. 12. Schraube (5) festschrauben. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 14: Greifer Einstellen

    Greifer hinter der linken Nadel (1) liegt. 13. Schrauben am Greiferbock leicht festschrauben. 14. Abstand zwischen Greiferspitze und Nadel prüfen.  Der Abstand zwischen Greiferspitze und Nadel beträgt 0,1 mm. 15. Maschinenoberteil umlegen. 16. Schrauben am Greiferbock ganz festschrauben. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 15: Nadelschutz Montieren

    3. Maschinenoberteil umlegen. 4. Nadelschutz mit Schraube (2) in der Nadelschutz-Aufnahme (3) fest- schrauben. 5. Feder (4) montieren. 6. Maschinenoberteil aufrichten. 7. Prüfen, ob der Nadelschutz richtig schwenkt und die Nadeln gleichmä- ßig weggedrückt werden. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 16: Näheinrichtung Montieren

    11. Prüfen, ob zwischen den Nähfüßen und Stichplatte genügend Abstand ist. Falls nötig den Abfangpuffer (3) einstellen ( Serviceanleitung). 12. Nähtest durchführen, um die Stichlänge zu prüfen. 13. Kopfdeckel montieren. 14. Falls vorhanden, seitliche Nähleuchte montieren. Zusatzanleitung 195 - 00.0 - 02/2020...
  • Seite 17 (6) - Feder (7) - Stichplattenschieber 15. Feder (6) auf der Unterseite der alten Stichplattenschieber (7) abschrauben. 16. Feder (6) auf der Unterseite der neuen Stichplattenschieber (7) fest- schrauben. 17. Linken und rechten Stichplattenschieber montieren. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 18: Fadenspannung Tauschen

    Falls die Maschine über einen direkten Nähantrieb verfügt, befindet sich die Ventilleiste unter der Zahnriemen-Abdeckung. Hierfür müssen zusätz- lich das Handrad und die Zahnriemen-Abdeckung abgenommen werden. So tauschen Sie die Fadenspannung: 1. Armdeckel demontieren. 2. Spannungsplatte (1) mit Spannungselementen demontieren. Zusatzanleitung 195 - 00.0 - 02/2020...
  • Seite 19 6. Spannungsplatte (2) festschrauben. 7. Leitung (5) mit Y-Verbindung (4) an Ventil 4 (3) anschließen. 8. Maschine einschalten. 9. Prüfen, ob die Nähfüße mit Hilfe der Spannungselemente lüften und die Spannung öffnet. 10. Abdeckungen montieren. Zusatzanleitung 195 - 00.0 - 02/2020...

  • Seite 20: Garnständer Montieren

    1. Garnrollenhalter (4) und Fadenführung (3) auf den Garnständer (2) schieben. 2. Garnrollenhalter (4) ausrichten und festschrauben. 3. Fadenführung (3) über den Garnrollenhaltern (4) positionieren und festschrauben. 4. Fadenführungen (1) auf dem Garnständer (2) positionieren. 5. Fadenführungen (1) festschrauben. Zusatzanleitung 195 - 00.0 - 02/2020...
  • Seite 22 DÜRKOPP ADLER AG Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com...
