Arbeitsgrundlagen
Hintere Abdeckung abnehmen
So nehmen Sie die hintere Abdeckung ab:
1. Schrauben (2) lösen.
2. Hintere Abdeckung (1) abnehmen.
Hintere Abdeckung aufsetzen
So setzen Sie die hintere Abdeckung auf:
1. Hintere Abdeckung (1) aufsetzen und mit den 3 Schrauben (2) fest-
3.8.4 Öl-Auffangschale an der Maschinenunterseite abnehmen und

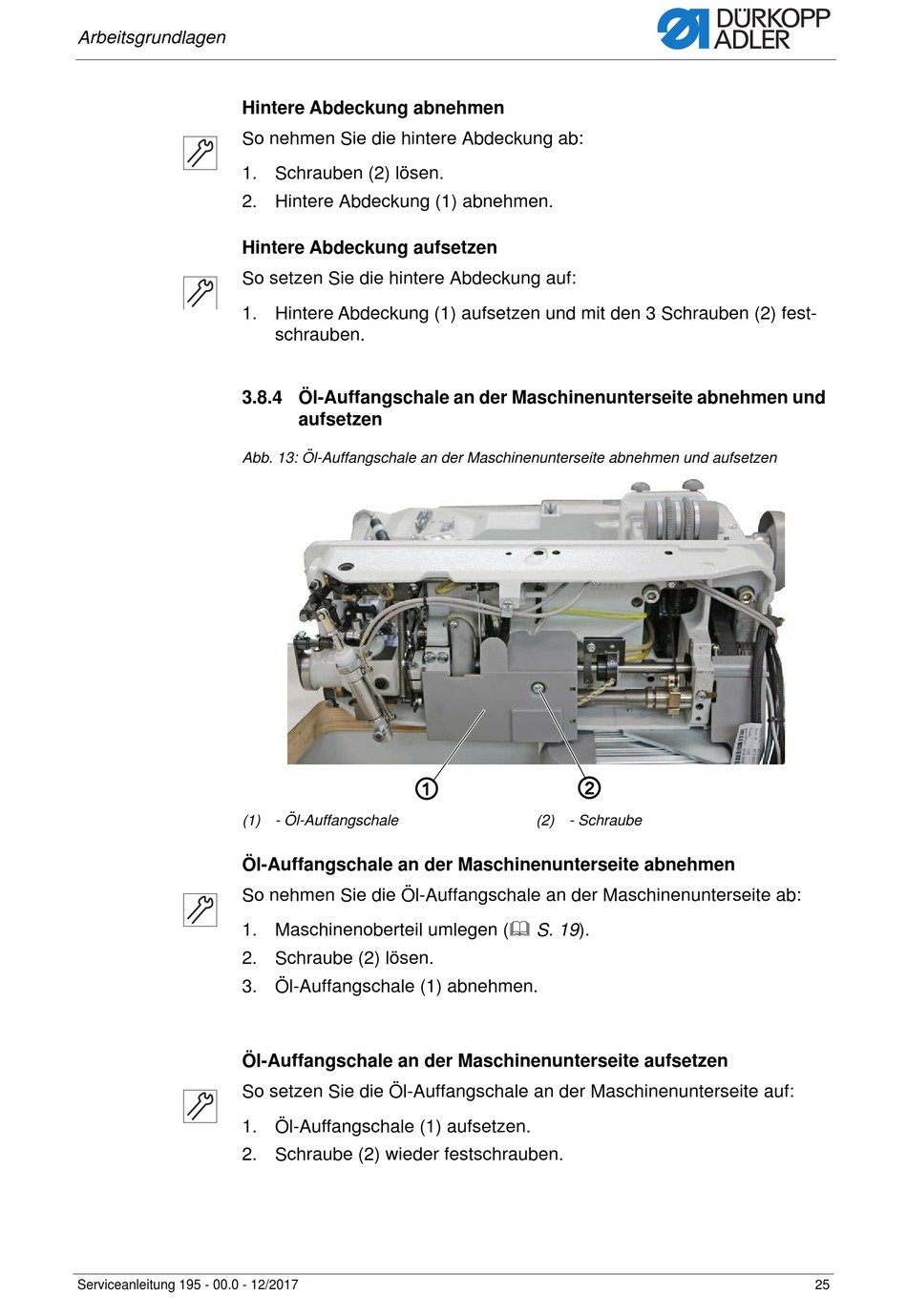

Abb. 13: Öl-Auffangschale an der Maschinenunterseite abnehmen und aufsetzen
(1) - Öl-Auffangschale
Öl-Auffangschale an der Maschinenunterseite abnehmen
So nehmen Sie die Öl-Auffangschale an der Maschinenunterseite ab:
1. Maschinenoberteil umlegen ( S. 19).
2. Schraube (2) lösen.
3. Öl-Auffangschale (1) abnehmen.
Öl-Auffangschale an der Maschinenunterseite aufsetzen
So setzen Sie die Öl-Auffangschale an der Maschinenunterseite auf:
1. Öl-Auffangschale (1) aufsetzen.
2. Schraube (2) wieder festschrauben.
Serviceanleitung 195 - 00.0 - 12/2017
schrauben.
aufsetzen
①
②
(2) - Schraube
