3.5 Flächen auf Wellen

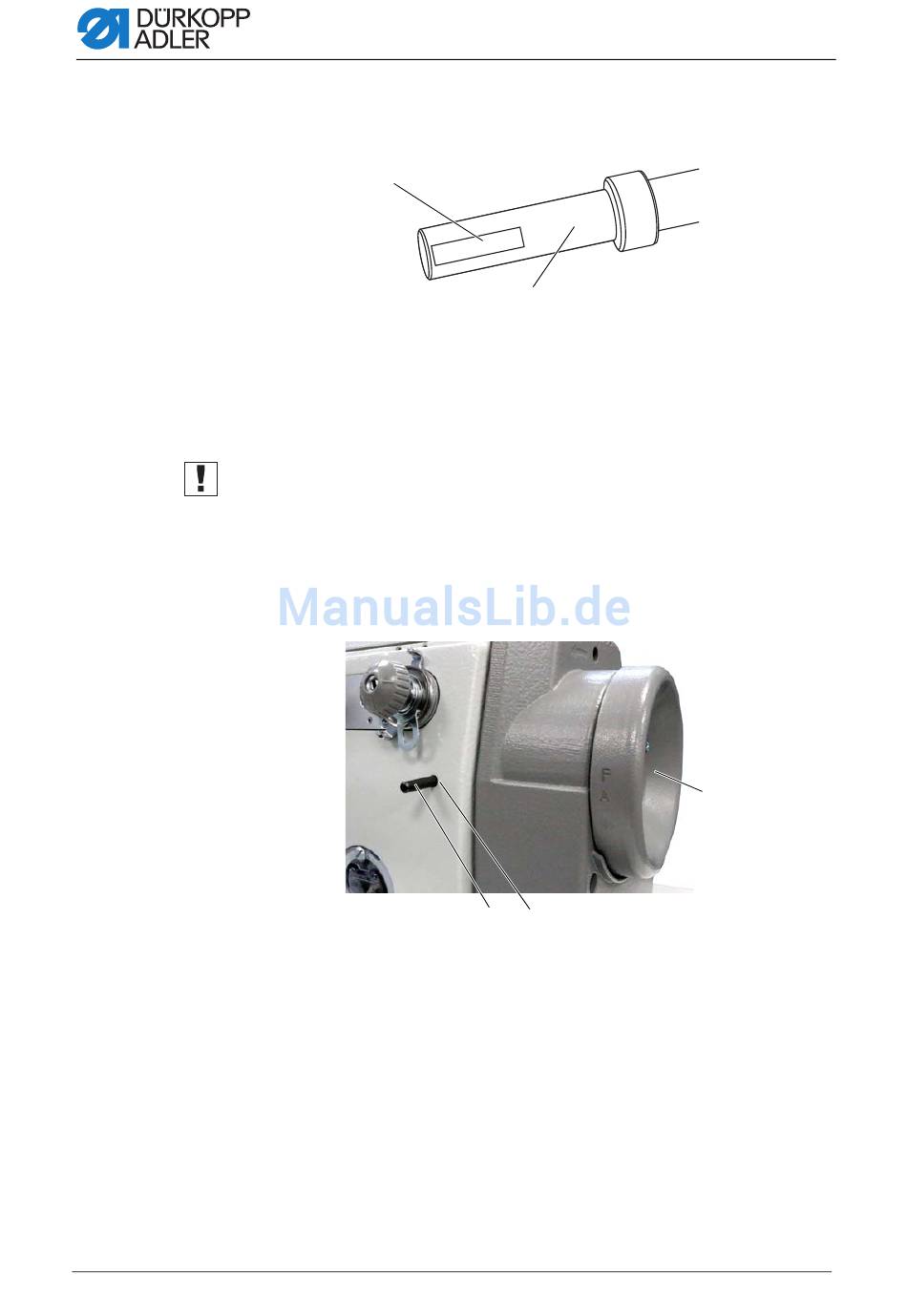

Abb. 2: Flächen auf Wellen
(1) - Fläche
Einige Wellen haben ebene Flächen an den Stellen, an denen Bauteile
angeschraubt sind. Dadurch wird die Verbindung stabiler und das
Einstellen einfacher.
Wichtig
Achten Sie immer darauf, dass die Schrauben vollständig auf der Fläche
sitzen.

3.6 Maschine arretieren

Abb. 3: Maschine arretieren (1)
(1) - Arretierstift
(2) - Arretieröffnung
16
①
②
(2) - Welle
① ②
(3) - Handrad
Arbeitsgrundlagen
③
