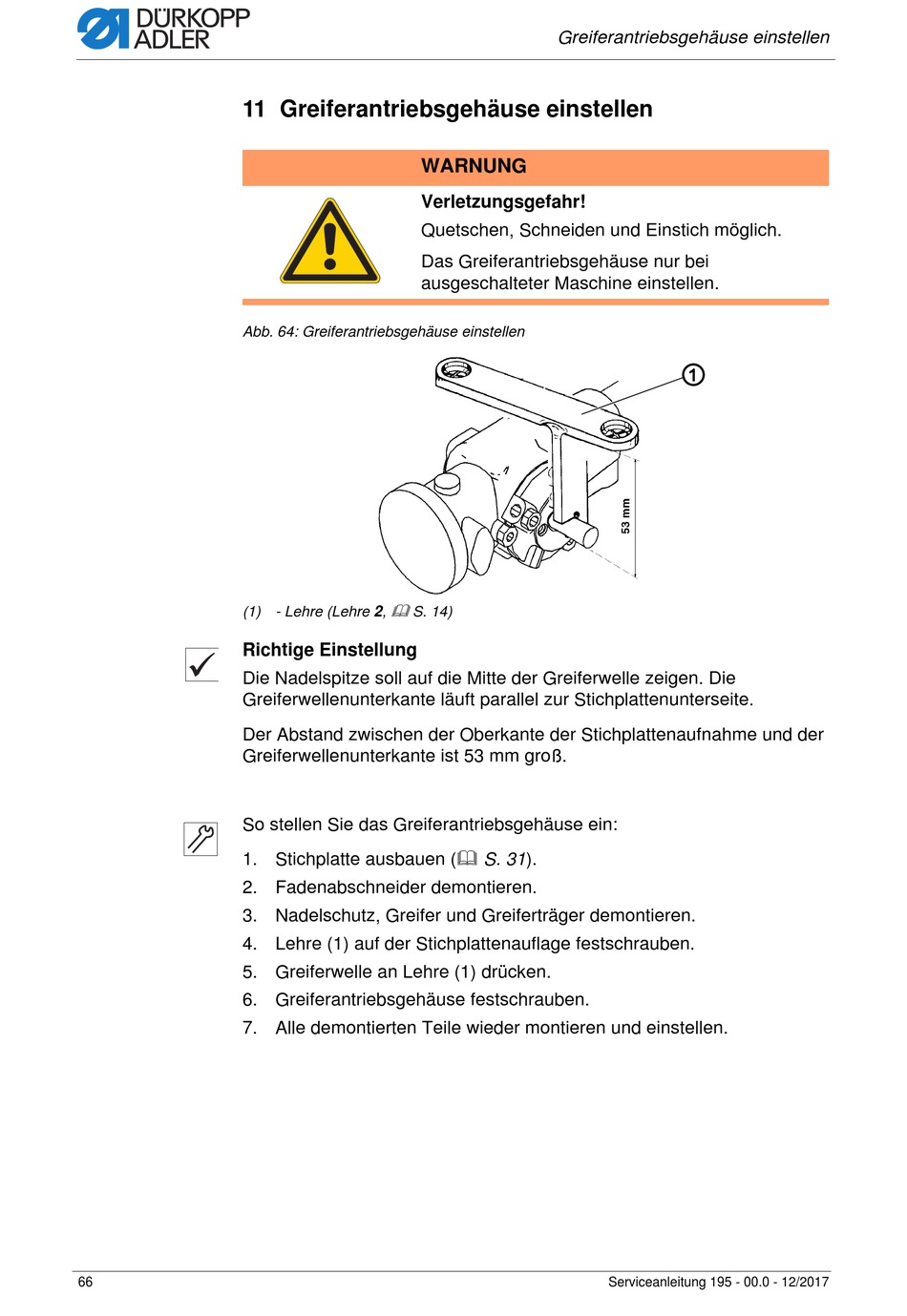

11 Greiferantriebsgehäuse einstellen
Abb. 64: Greiferantriebsgehäuse einstellen
(1) - Lehre (Lehre 2,
Richtige Einstellung
Die Nadelspitze soll auf die Mitte der Greiferwelle zeigen. Die
Greiferwellenunterkante läuft parallel zur Stichplattenunterseite.
Der Abstand zwischen der Oberkante der Stichplattenaufnahme und der
Greiferwellenunterkante ist 53 mm groß.
So stellen Sie das Greiferantriebsgehäuse ein:
1. Stichplatte ausbauen ( S. 31).
2. Fadenabschneider demontieren.
3. Nadelschutz, Greifer und Greiferträger demontieren.
4. Lehre (1) auf der Stichplattenauflage festschrauben.
5. Greiferwelle an Lehre (1) drücken.
6. Greiferantriebsgehäuse festschrauben.
7. Alle demontierten Teile wieder montieren und einstellen.
66
Greiferantriebsgehäuse einstellen
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Das Greiferantriebsgehäuse nur bei
ausgeschalteter Maschine einstellen.
