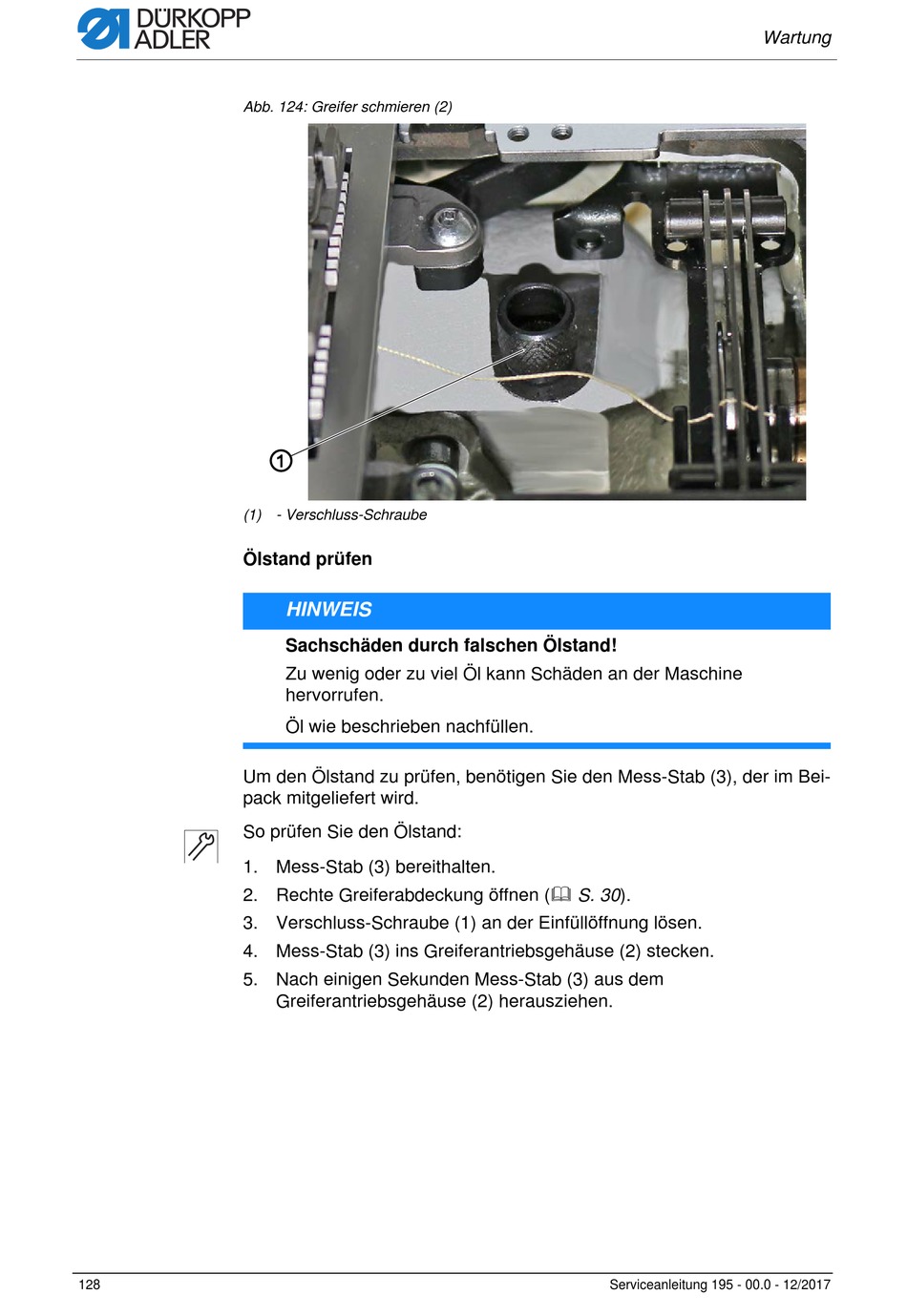

Dürkopp Adler 195 Serviceanleitung Seite 130

Abb. 124: Greifer schmieren (2)
(1) - Verschluss-Schraube
Ölstand prüfen
Um den Ölstand zu prüfen, benötigen Sie den Mess-Stab (3), der im Bei-
pack mitgeliefert wird.
So prüfen Sie den Ölstand:
1. Mess-Stab (3) bereithalten.
2. Rechte Greiferabdeckung öffnen ( S. 30).
3. Verschluss-Schraube (1) an der Einfüllöffnung lösen.
4. Mess-Stab (3) ins Greiferantriebsgehäuse (2) stecken.
5. Nach einigen Sekunden Mess-Stab (3) aus dem
128
①
HINWEIS
Sachschäden durch falschen Ölstand!
Zu wenig oder zu viel Öl kann Schäden an der Maschine
hervorrufen.
Öl wie beschrieben nachfüllen.
Greiferantriebsgehäuse (2) herausziehen.
Wartung
Serviceanleitung 195 - 00.0 - 12/2017
