Abstand Zwischen Transportfuß-Stange Und Stoffdrückerstange Einstellen - Dürkopp Adler 195 Serviceanleitung

Nadelstangenkulisse
5.2 Abstand zwischen Transportfuß-Stange und

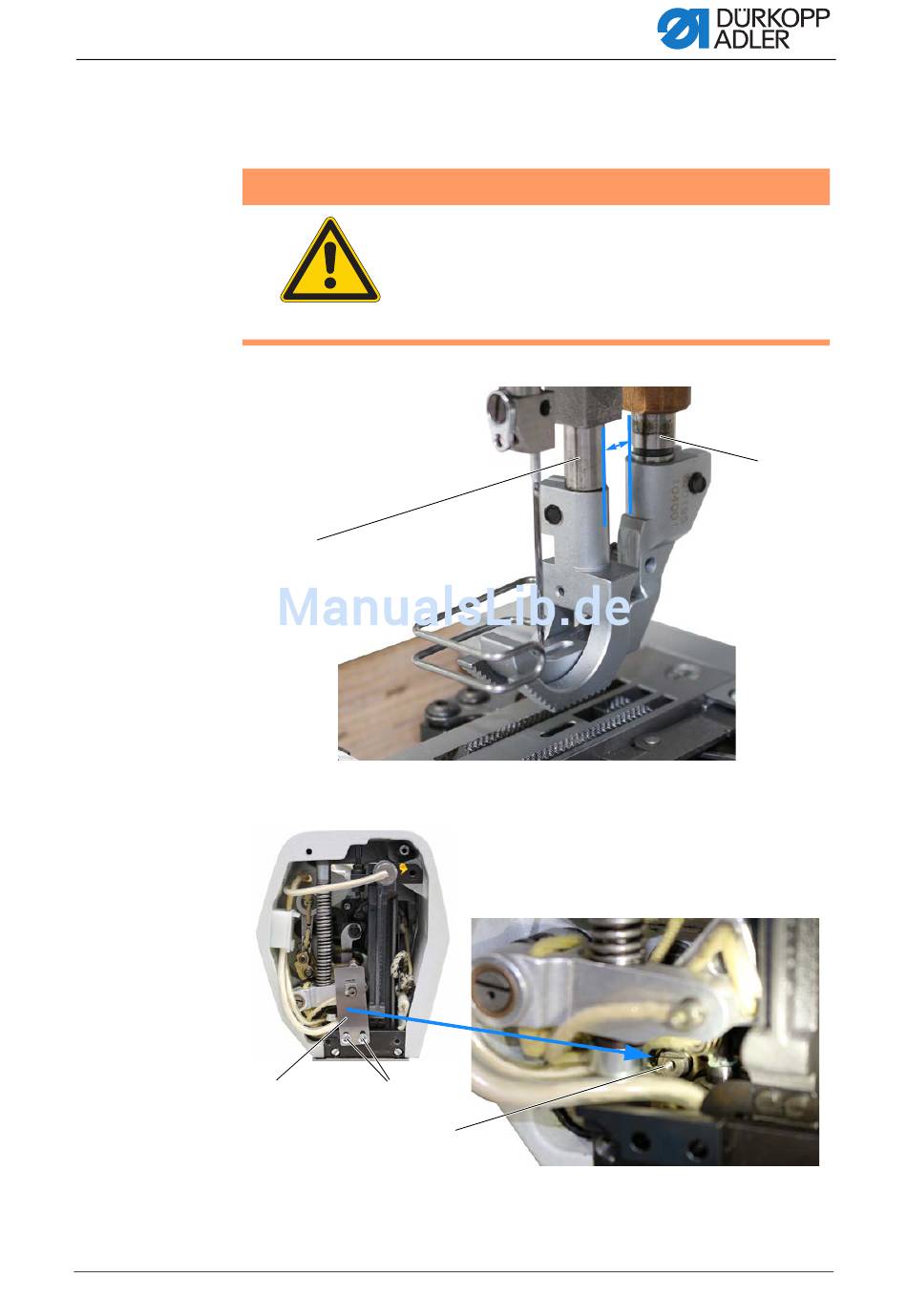

Abb. 33: Abstand zwischen Transportfuß-Stange und Stoffdrückerstange einstellen (1)
(1) - Transportfuß-Stange
Abb. 34: Abstand zwischen Transportfuß-Stange und Stoffdrückerstange einstellen (2)
(3) - Stützblech
(4) - Schraube
Serviceanleitung 195 - 00.0 - 12/2017
Stoffdrückerstange einstellen
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Abstand zwischen Transportfuß-Stange und
Stoffdrückerstange nur bei ausgeschalteter
Maschine einstellen.
①
③
④
(2) - Stoffdrückerstange
⑤
(5) - Exzenter
11 mm
②
41
