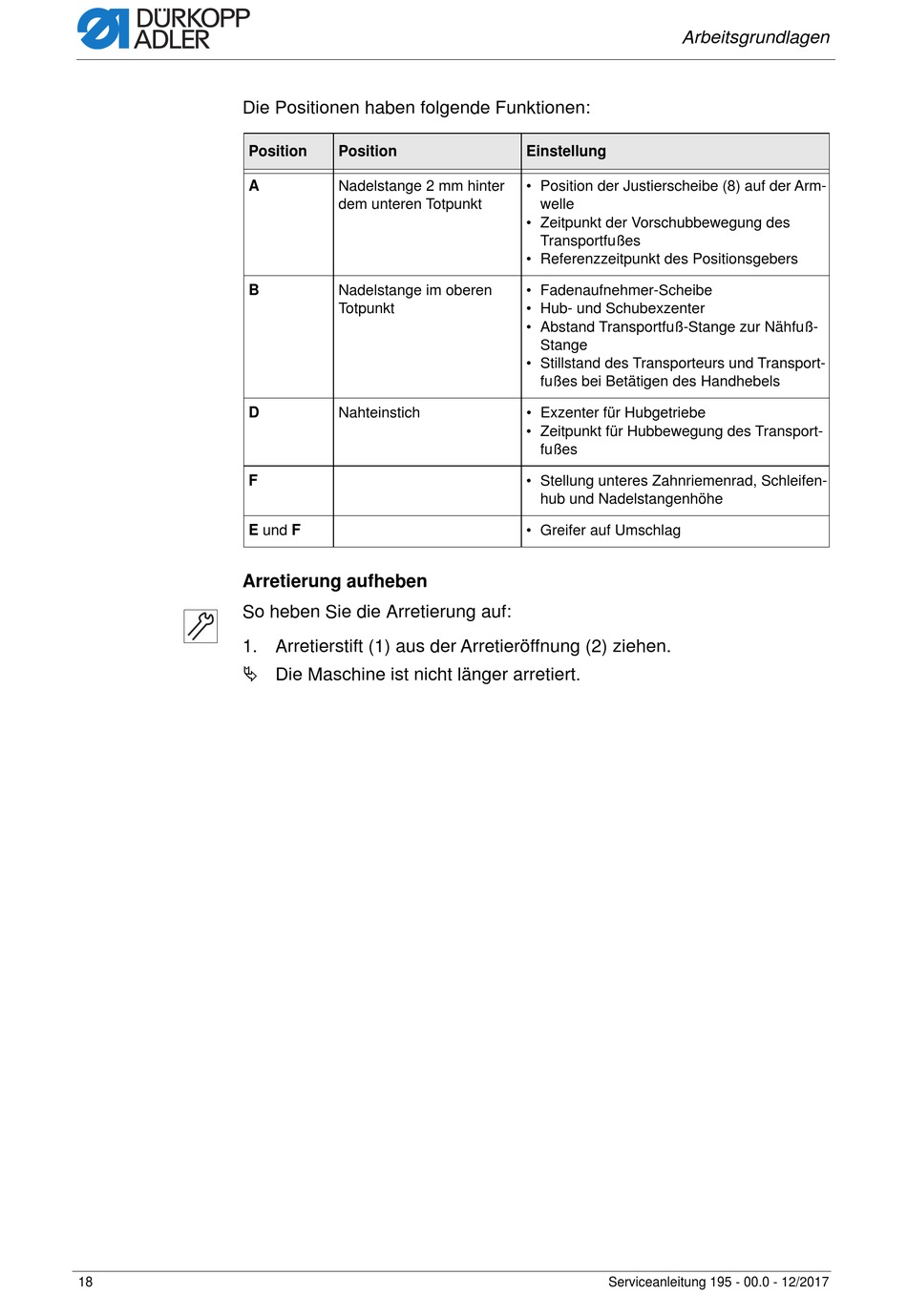

Dürkopp Adler 195 Serviceanleitung Seite 20

Die Positionen haben folgende Funktionen:
Position
A
B
D
F
E und F
Arretierung aufheben
So heben Sie die Arretierung auf:
1. Arretierstift (1) aus der Arretieröffnung (2) ziehen.
 Die Maschine ist nicht länger arretiert.
18
Position
Nadelstange 2 mm hinter
dem unteren Totpunkt
Nadelstange im oberen
Totpunkt
Nahteinstich
Arbeitsgrundlagen
Einstellung
• Position der Justierscheibe (8) auf der Arm-
welle
• Zeitpunkt der Vorschubbewegung des
Transportfußes
• Referenzzeitpunkt des Positionsgebers
• Fadenaufnehmer-Scheibe
• Hub- und Schubexzenter
• Abstand Transportfuß-Stange zur Nähfuß-
Stange
• Stillstand des Transporteurs und Transport-
fußes bei Betätigen des Handhebels
• Exzenter für Hubgetriebe
• Zeitpunkt für Hubbewegung des Transport-
fußes
• Stellung unteres Zahnriemenrad, Schleifen-
hub und Nadelstangenhöhe
• Greifer auf Umschlag
Serviceanleitung 195 - 00.0 - 12/2017
