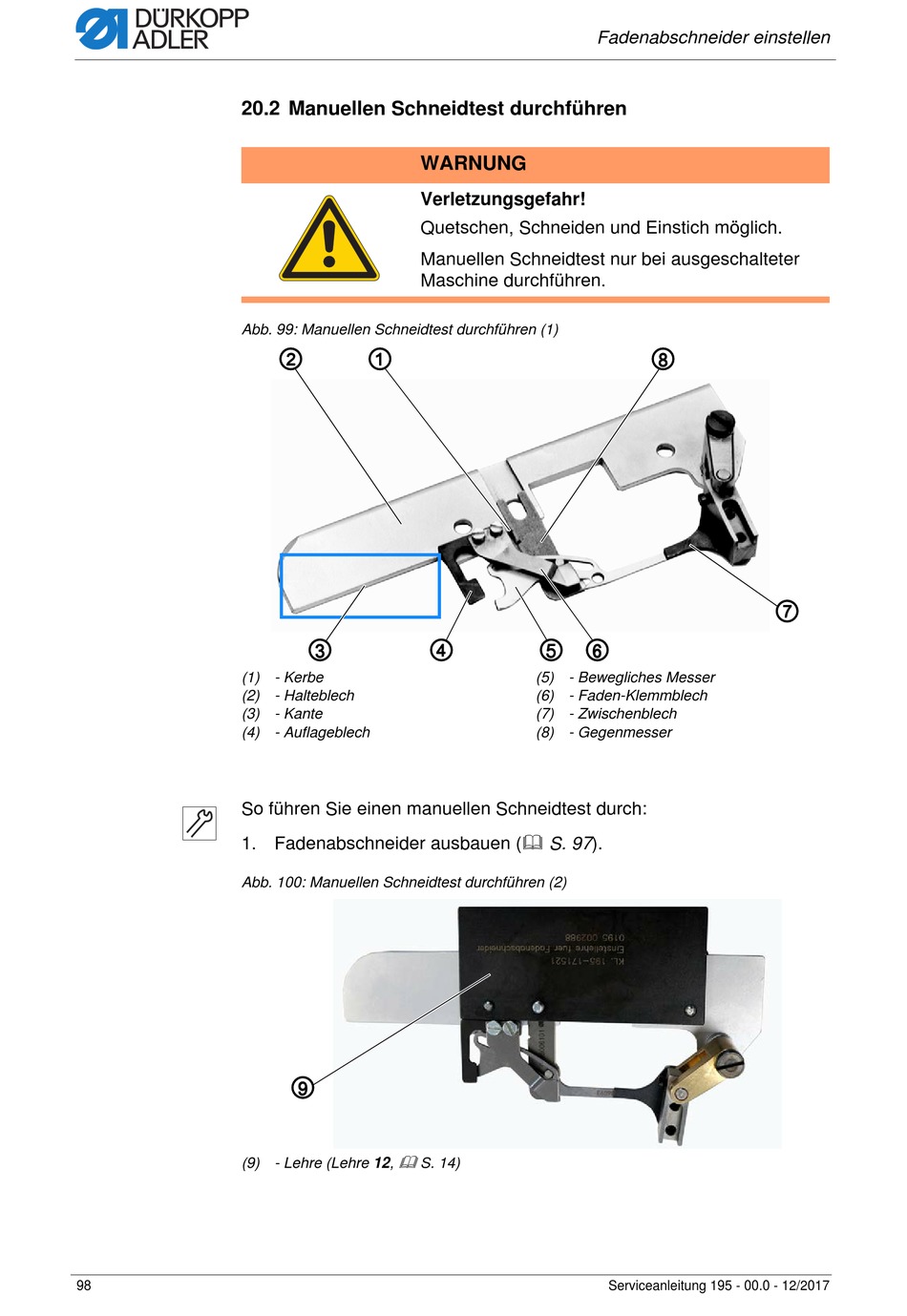

20.2 Manuellen Schneidtest durchführen
Abb. 99: Manuellen Schneidtest durchführen (1)
(1) - Kerbe
(2) - Halteblech
(3) - Kante
(4) - Auflageblech
So führen Sie einen manuellen Schneidtest durch:
1. Fadenabschneider ausbauen ( S. 97).
Abb. 100: Manuellen Schneidtest durchführen (2)
(9) - Lehre (Lehre 12,
98
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Manuellen Schneidtest nur bei ausgeschalteter
Maschine durchführen.
② ①
③ ④
⑨

S. 14)
Fadenabschneider einstellen
⑧
⑤ ⑥
(5) - Bewegliches Messer
(6) - Faden-Klemmblech
(7) - Zwischenblech
(8) - Gegenmesser
Serviceanleitung 195 - 00.0 - 12/2017
⑦
