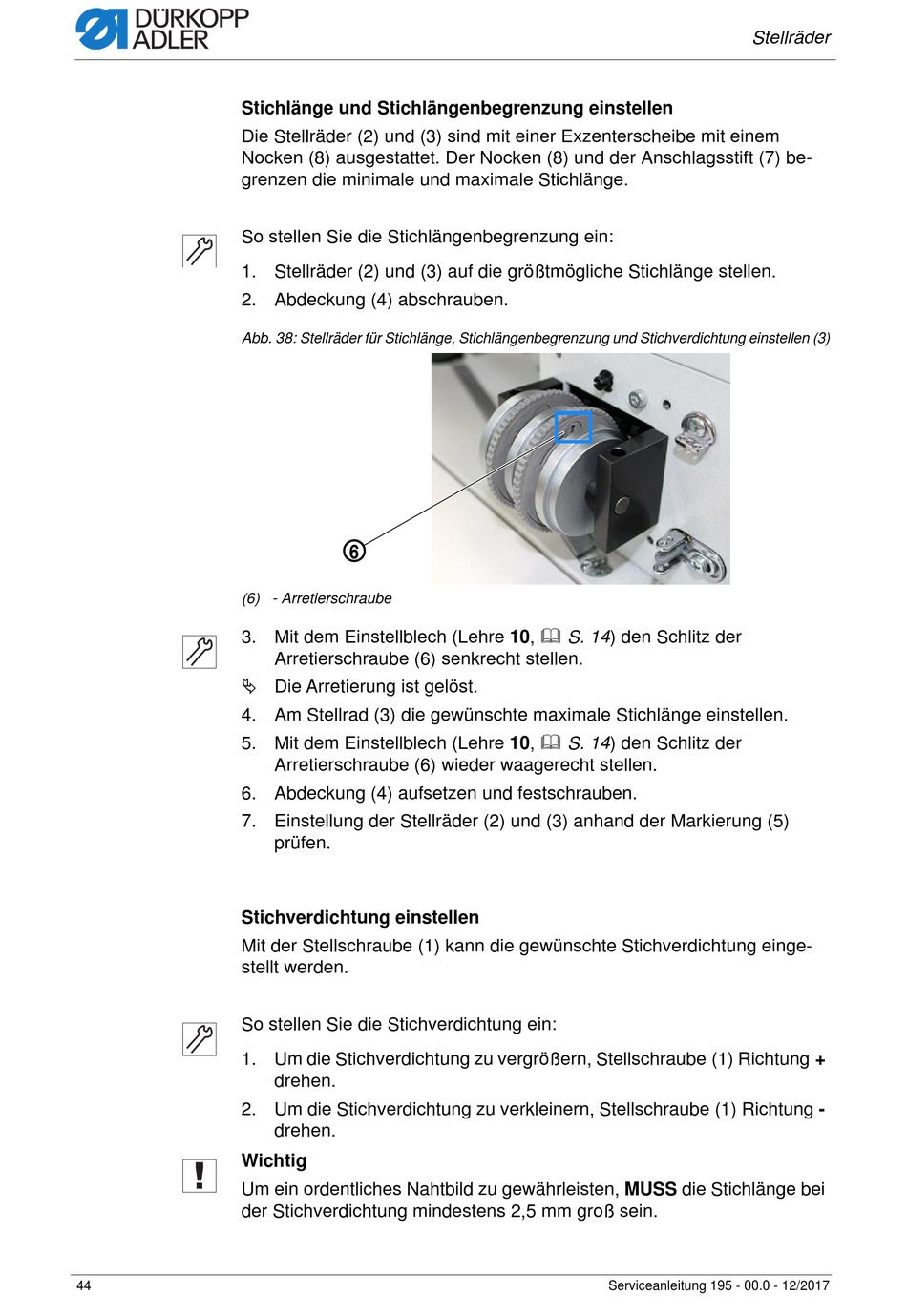

Dürkopp Adler 195 Serviceanleitung Seite 46

Stichlänge und Stichlängenbegrenzung einstellen
Die Stellräder (2) und (3) sind mit einer Exzenterscheibe mit einem
Nocken (8) ausgestattet. Der Nocken (8) und der Anschlagsstift (7) be-
grenzen die minimale und maximale Stichlänge.
So stellen Sie die Stichlängenbegrenzung ein:
1. Stellräder (2) und (3) auf die größtmögliche Stichlänge stellen.
2. Abdeckung (4) abschrauben.
Abb. 38: Stellräder für Stichlänge, Stichlängenbegrenzung und Stichverdichtung einstellen (3)
(6) - Arretierschraube
3. Mit dem Einstellblech (Lehre 10,  S. 14) den Schlitz der
 Die Arretierung ist gelöst.
4. Am Stellrad (3) die gewünschte maximale Stichlänge einstellen.
5. Mit dem Einstellblech (Lehre 10,  S. 14) den Schlitz der
6. Abdeckung (4) aufsetzen und festschrauben.
7. Einstellung der Stellräder (2) und (3) anhand der Markierung (5)
Stichverdichtung einstellen
Mit der Stellschraube (1) kann die gewünschte Stichverdichtung einge-
stellt werden.
So stellen Sie die Stichverdichtung ein:
1. Um die Stichverdichtung zu vergrößern, Stellschraube (1) Richtung +
2. Um die Stichverdichtung zu verkleinern, Stellschraube (1) Richtung -
Wichtig
Um ein ordentliches Nahtbild zu gewährleisten, MUSS die Stichlänge bei
der Stichverdichtung mindestens 2,5 mm groß sein.
44
⑥
Arretierschraube (6) senkrecht stellen.
Arretierschraube (6) wieder waagerecht stellen.
prüfen.
drehen.
drehen.
Stellräder
