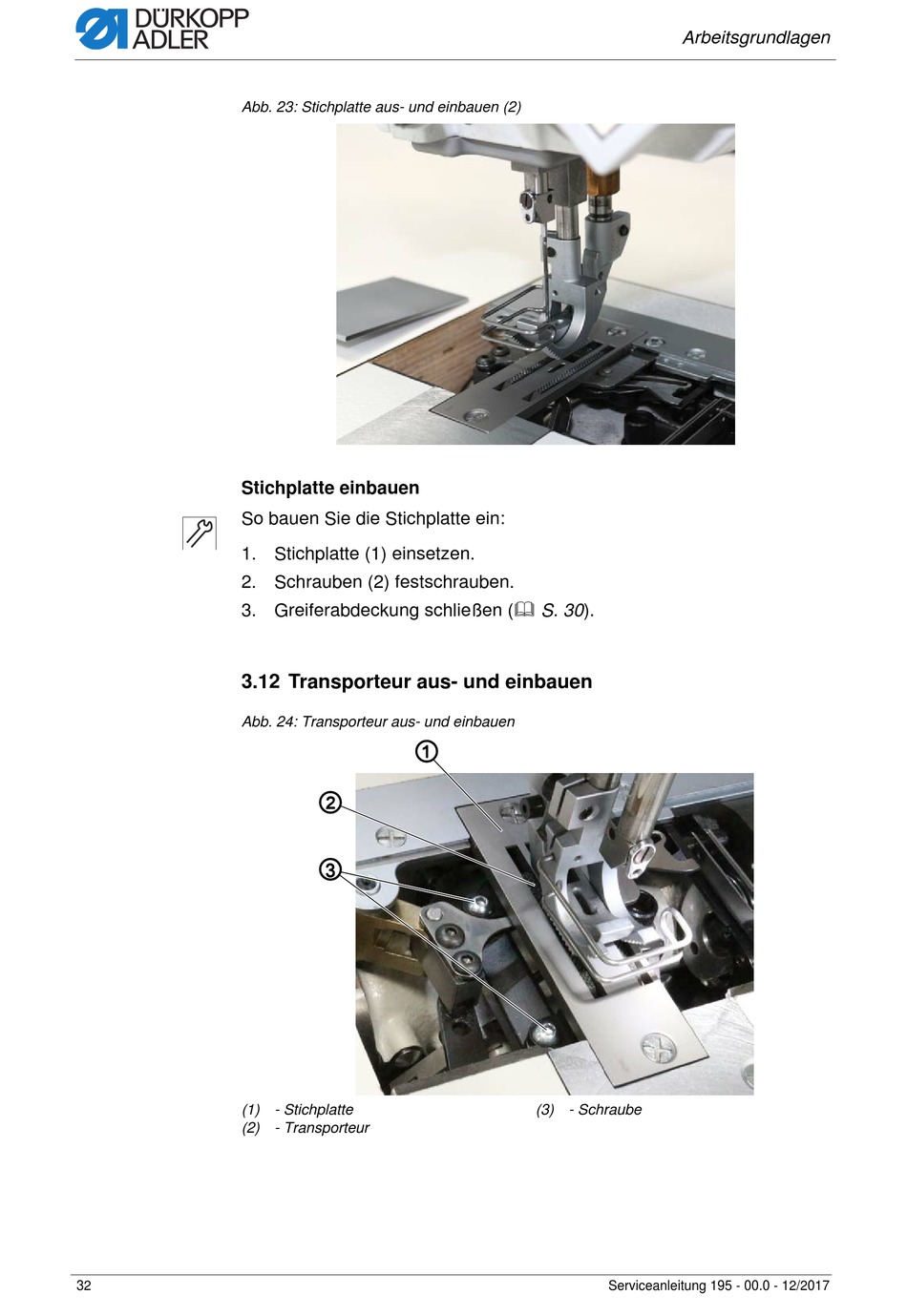

Abb. 23: Stichplatte aus- und einbauen (2)
Stichplatte einbauen
So bauen Sie die Stichplatte ein:
1. Stichplatte (1) einsetzen.
2. Schrauben (2) festschrauben.
3. Greiferabdeckung schließen ( S. 30).

3.12 Transporteur aus- und einbauen

Abb. 24: Transporteur aus- und einbauen
(1) - Stichplatte
(2) - Transporteur
32
①
②
③
Arbeitsgrundlagen
(3) - Schraube
