Dürkopp Adler 195 Serviceanleitung Seite 64

So prüfen Sie die Höhe der arretierten Nähfüße:
1. Um die Nähfüße zu lüften, Pedal in Position -1 oder -2 treten und
2. Arretierknopf (1) im Kopfdeckel drücken.
3. Pedal entlasten (Position 0).
 Die Nähfüße sind jetzt arretiert.
4. Höhe der arretierten Nähfüße messen.
5. Höhe der arretierten Nähfüße ggf. anpassen.

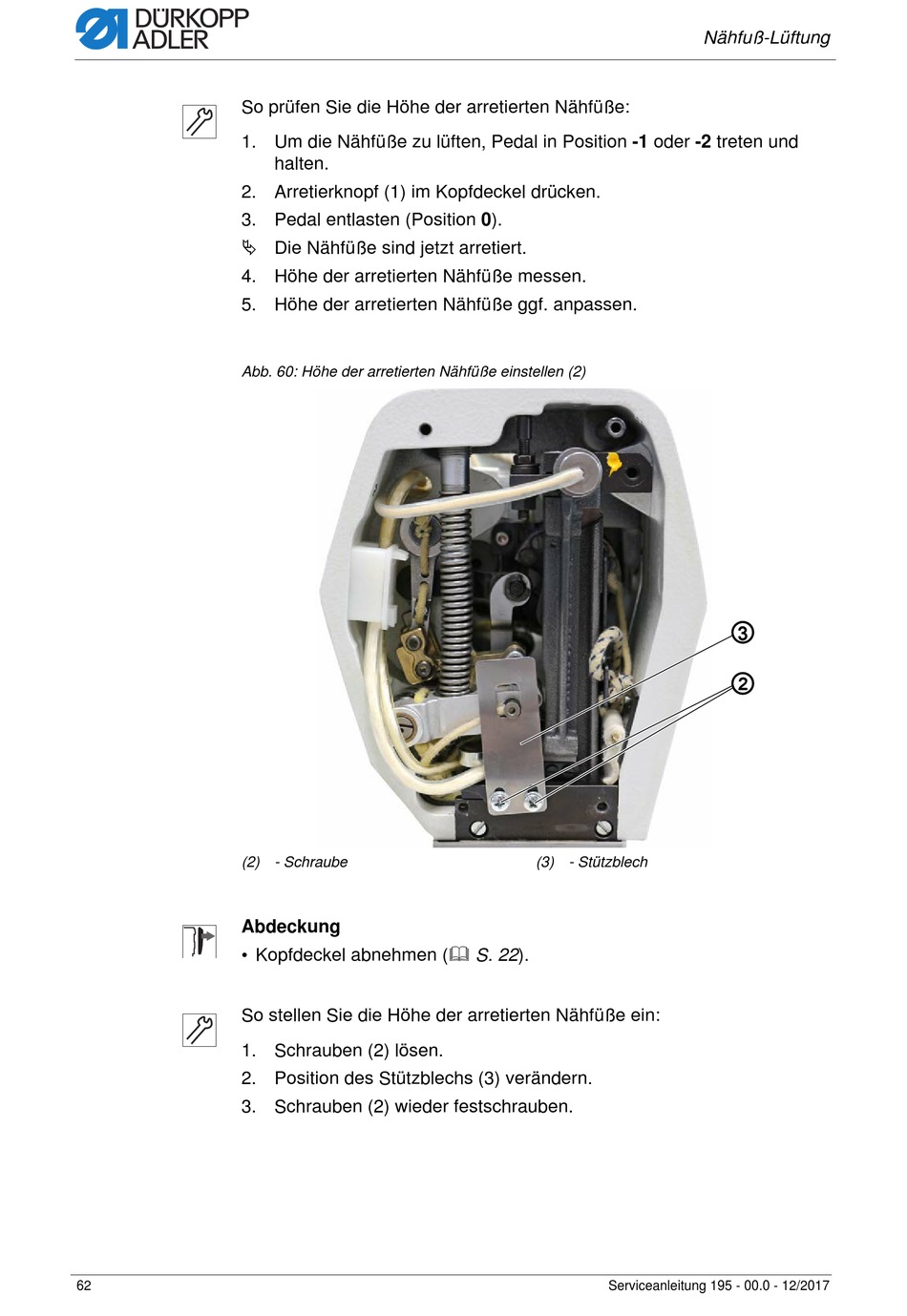

Abb. 60: Höhe der arretierten Nähfüße einstellen (2)
(2) - Schraube
Abdeckung
• Kopfdeckel abnehmen ( S. 22).
So stellen Sie die Höhe der arretierten Nähfüße ein:
1. Schrauben (2) lösen.
2. Position des Stützblechs (3) verändern.
3. Schrauben (2) wieder festschrauben.
62
halten.
Nähfuß-Lüftung
(3) - Stützblech
Serviceanleitung 195 - 00.0 - 12/2017
③
②
