19 Rückhaltefeder am Greifer einstellen
Richtige Einstellung
Bei Maschinen mit Fadenabschneider muss sich bei der Bewegung des
Greifers von rechts nach links die Nadelfaden-Schlinge bis über den
Haltepunkt hinaus zwischen Rückhaltefeder und Greifer schieben.
Bei der Bewegung des Greifers von links nach rechts soll die Nadelfaden-
Schlinge am Haltepunkt solange gehalten werden, bis die sich abwärts
bewegende Nadel links von der Nadelfaden-Schlinge in das sogenannte
Fadendreieck gestochen hat.
Bewegt sich die Nadel nach oben und der Greifer nach links, dann soll
sich die Nadelspitze in einem Abstand von ca. 0,5 mm an der
Rückhaltefeder vorbei bewegen.

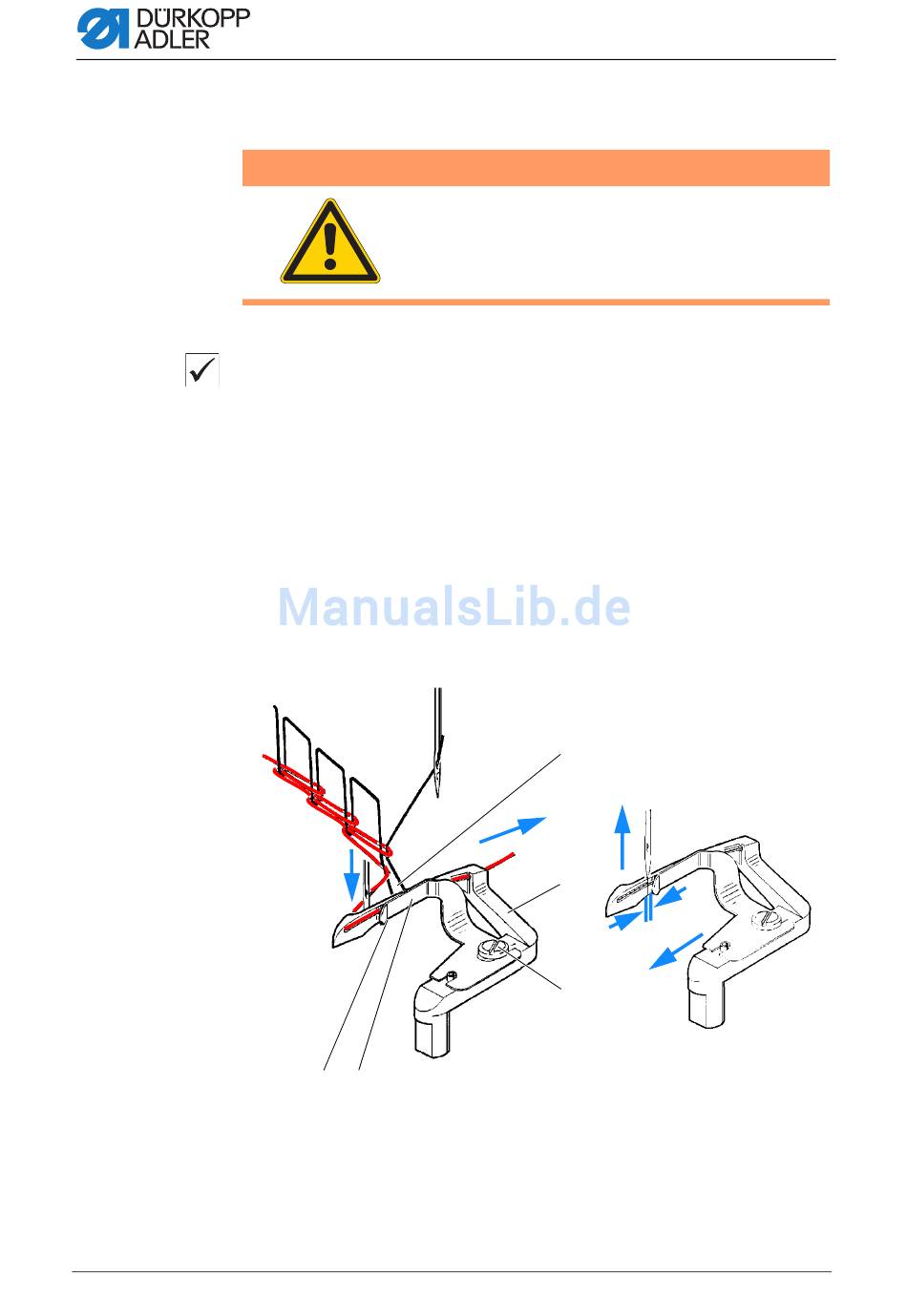

Abb. 95: Rückhaltefeder am Greifer einstellen
(1) - Haltepunkt
(2) - Rückhaltefeder
(3) - Schraube
94
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Die Rückhaltefeder am Greifer nur bei
ausgeschalteter Maschine einstellen.
① ②
Rückhaltefeder am Greifer einstellen
⑤
④
0,5 mm
③
(4) - Greifer
(5) - Nadelfaden-Schlinge
Serviceanleitung 195 - 00.0 - 12/2017
