20.5 Fadenvorzieher für Nadel- und Greiferfaden einstellen
Während des Fadenabschneidens werden die Fadenspannungen
geöffnet und die Fadenvorzieher betätigt.
Die vorgezogenen, spannungslosen Nadel- und Greiferfaden dienen zur
sicheren Stichbildung am Nahtanfang.

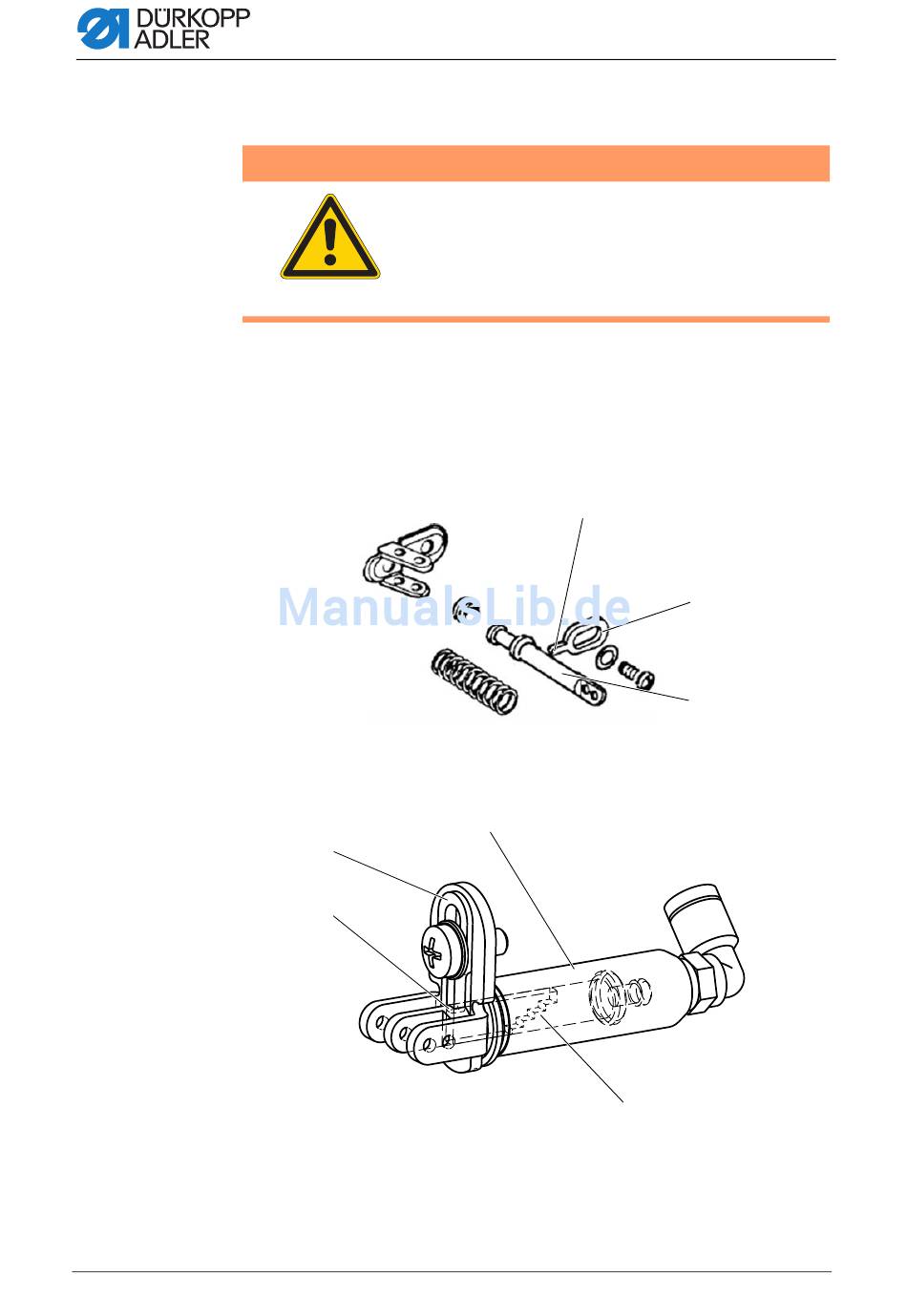

Abb. 106: Fadenvorzieher für Nadel- und Greiferfaden einstellen (1)
(1) - Fadenvorzieher
(2) - Anschlag
Abb. 107: Fadenvorzieher für Nadel- und Greiferfaden einstellen (2)
(1) - Fadenvorzieher
(2) - Anschlag
104
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Fadenvorzieher für Nadel- und Greiferfaden
nur bei ausgeschalteter Maschine ausbauen und
einstellen.
①
②
③
Fadenabschneider einstellen
③
②
①
(3) - Nase
④
(3) - Nase
(4) - Treppe
Serviceanleitung 195 - 00.0 - 12/2017
