Dürkopp Adler 195 Serviceanleitung Seite 25

Arbeitsgrundlagen

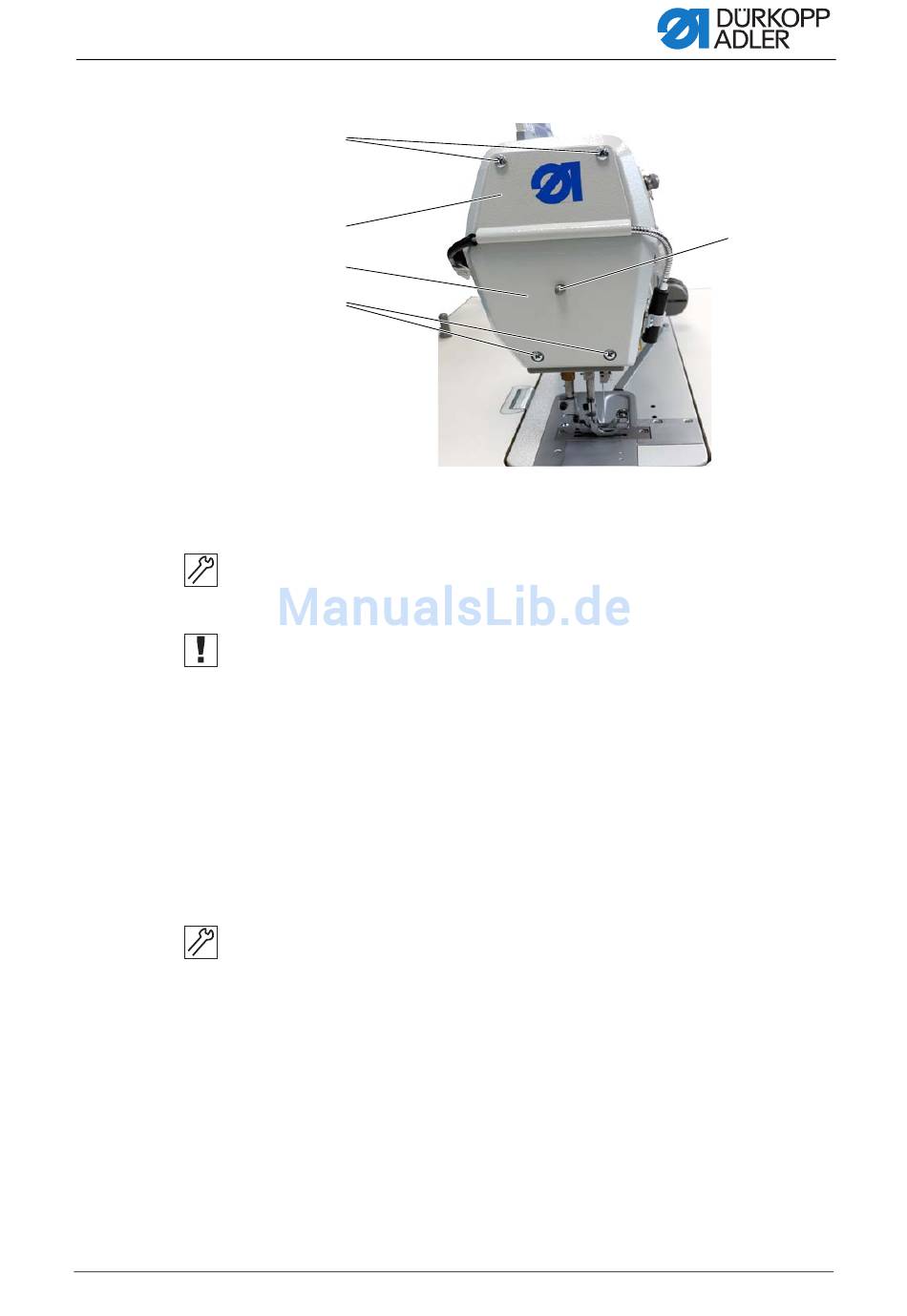

Abb. 10: Kopfdeckel abnehmen und aufsetzen (3)
(4) - Schraube
(5) - Halterung
(6) - Kopfdeckel
2. Schrauben (4) lösen.
3. Halterung (5) vorsichtig abnehmen und die externe Leuchte auf der
Wichtig
Die externe Leuchte ist jetzt demontiert, aber noch angeschlossen. Nicht
daran ziehen.
Kopfdeckel abnehmen
4. Schrauben (7) lösen.
5. Kopfdeckel (6) abnehmen.
Kopfdeckel aufsetzen und externe Leuchte montieren
So setzen Sie den Kopfdeckel auf:
1. Kopfdeckel (6) so aufsetzen, dass der Arretierknopf (8) richtig einge-
2. Schrauben (7) festschrauben.
3. Halterung (5) mit den Schrauben (4) festschrauben.
Serviceanleitung 195 - 00.0 - 12/2017
④
⑤
⑥
⑦
Tischplatte ablegen.
setzt ist.
(7) - Schraube
(8) - Arretierknopf
⑧
23
