Wechselzeitpunkt Der Nähfüße Fein Einstellen - Dürkopp Adler 195 Serviceanleitung

Wichtig
Der Exzenter (9) muss in seiner Grundstellung stehen: Der Schlitz steht
waagerecht in der oberen Kreishälfte.

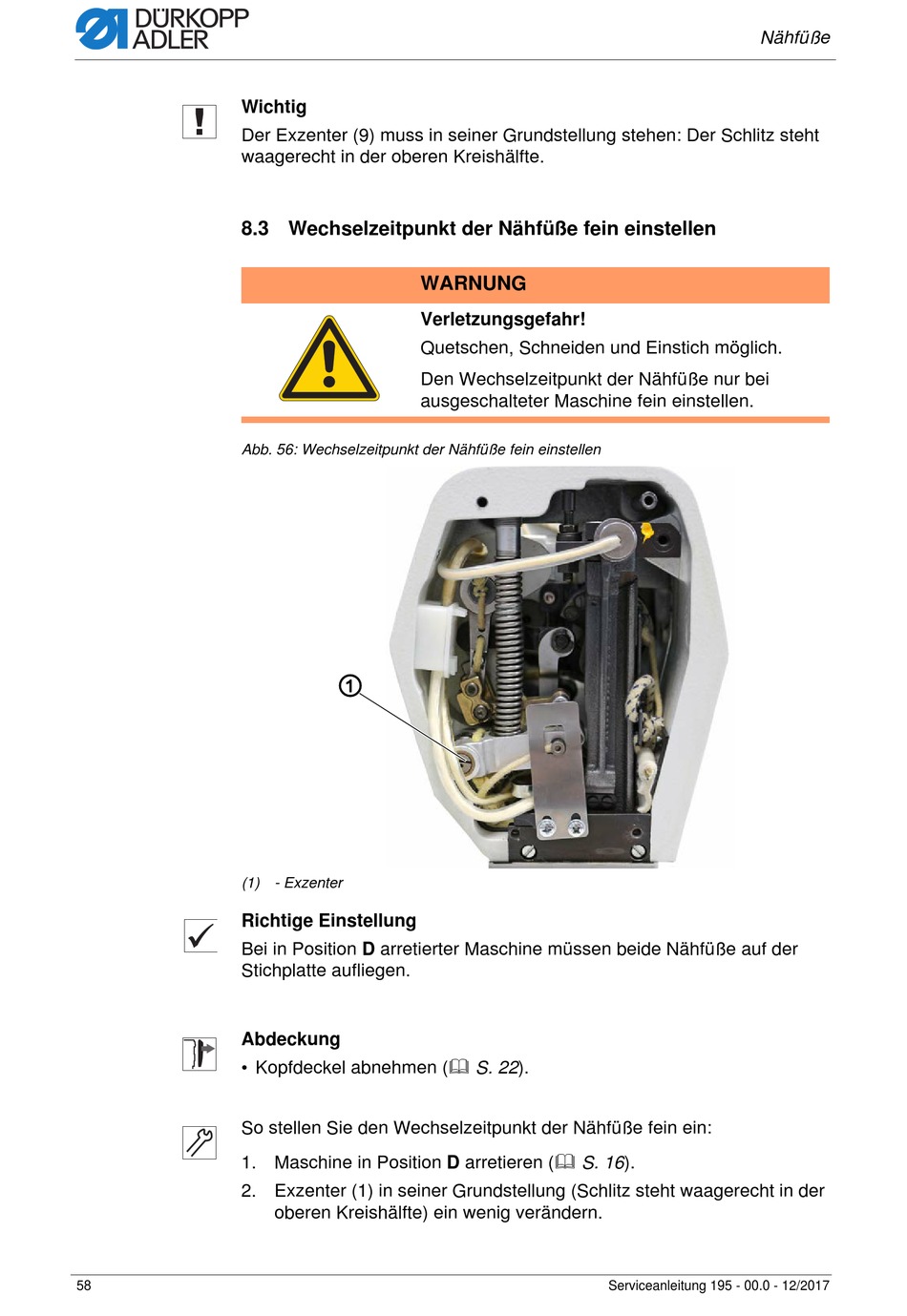

8.3 Wechselzeitpunkt der Nähfüße fein einstellen
Abb. 56: Wechselzeitpunkt der Nähfüße fein einstellen
(1) - Exzenter
Richtige Einstellung
Bei in Position D arretierter Maschine müssen beide Nähfüße auf der
Stichplatte aufliegen.
Abdeckung
• Kopfdeckel abnehmen ( S. 22).
So stellen Sie den Wechselzeitpunkt der Nähfüße fein ein:
1. Maschine in Position D arretieren ( S. 16).
2. Exzenter (1) in seiner Grundstellung (Schlitz steht waagerecht in der
58
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Wechselzeitpunkt der Nähfüße nur bei
ausgeschalteter Maschine fein einstellen.
①
oberen Kreishälfte) ein wenig verändern.
Nähfüße
Serviceanleitung 195 - 00.0 - 12/2017
