7.3

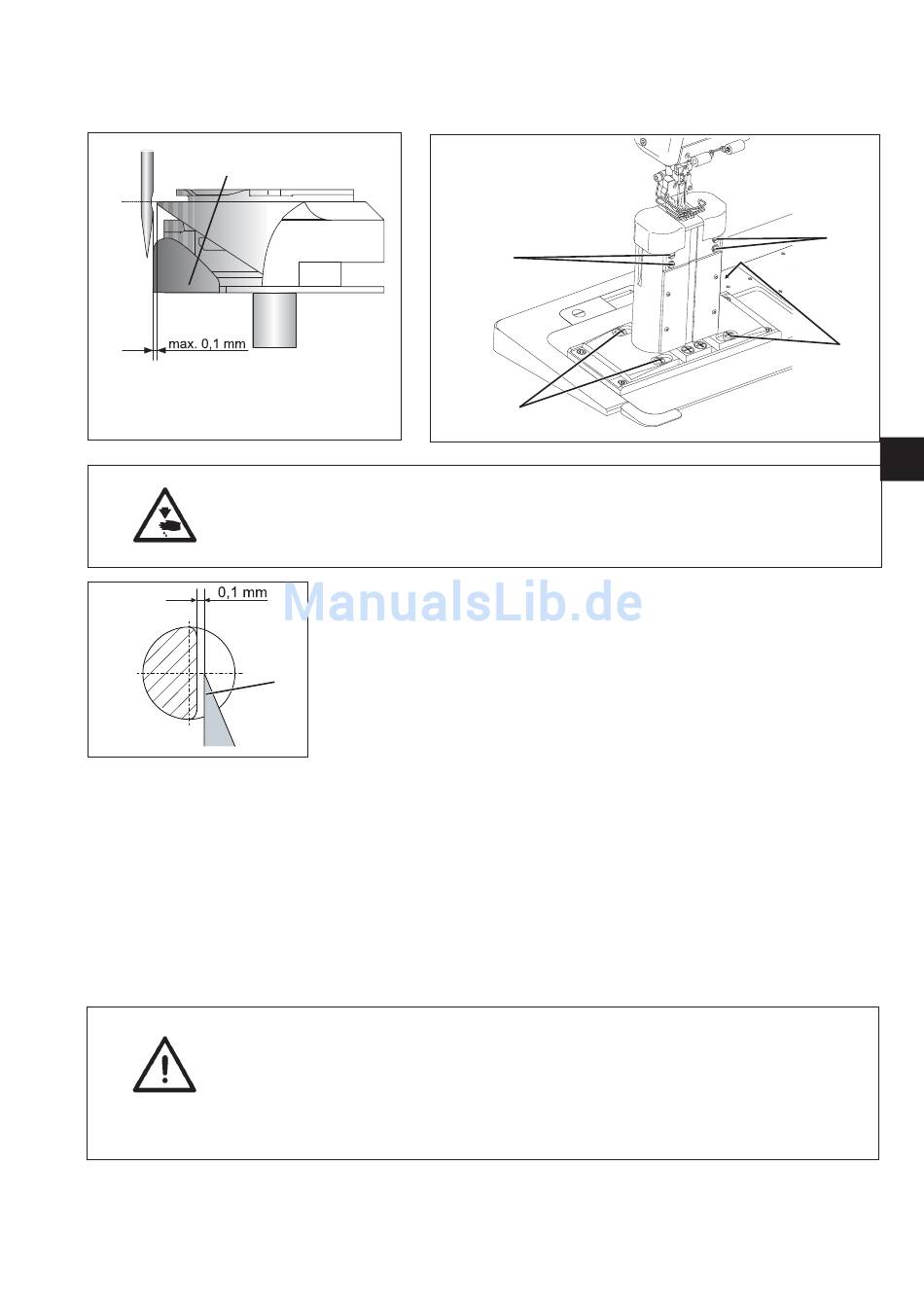

Abstand des Greifers zur Nadel
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Abstand des Greifers zur Nadel nur bei ausgeschalteter Nähmaschine
kontrollieren und einstellen.
Regel und Kontrolle
In Schleifenhubstellung darf der Abstand der Greiferspitze 6 zur
Nadelhohlkehle max. 0,1 mm betragen.
–
Nadel am Handrad in Schleifenhubstellung drehen.
In Schleifenhubstellung steht die Greiferspitze auf Nadelmitte
6
(siehe Kapitel 7.1).
–
Prüfen, ob die Nadel in Schleifenhubstellung vom Greiferschutz 1
abgedrängt wird. Wenn die Nadel abgedrängt wird, Greiferschutz 1
vorsichtig zurückbiegen.
–
Abstand zwischen Greiferspitze 6 und Nadelhohlkehle kontrollieren.
Korrektur
–
Schrauben 2 (für linken Greifer) bzw. Schrauben 4 (für rechten
Greifer) der Stichplattenauflageplatte lösen.
–
Befestigungsschrauben 3 (für linken Greifer) bzw.
Befestigungsschrauben 5 (für rechten Greifer) der Greifersäule
lösen.
–
Greifersäule entsprechend verschieben.
–
Befestigungsschrauben 3 (für linken Greifer) bzw.
Befestigungsschrauben 5 (für rechten Greifer) festziehen.
–
Schrauben 2 (für linken Greifer) bzw. Schrauben 4 (für rechten
Greifer) der Stichplattenauflageplatte festziehen.
ACHTUNG !
Nach einer Korrektur des Greiferabstandes zur Nadel:
–
Spiel in der Klauenkupplung prüfen und evtl. korrigieren
(siehe Kapitel 7.5).
Bei einem Wechsel zu einer anderen Nadelstärke:
–
Abstand des Greifers zur Nadel prüfen und evtl. korrigieren.
2
3
4
5
D
31
