Greifer auf Umschlag einstellen

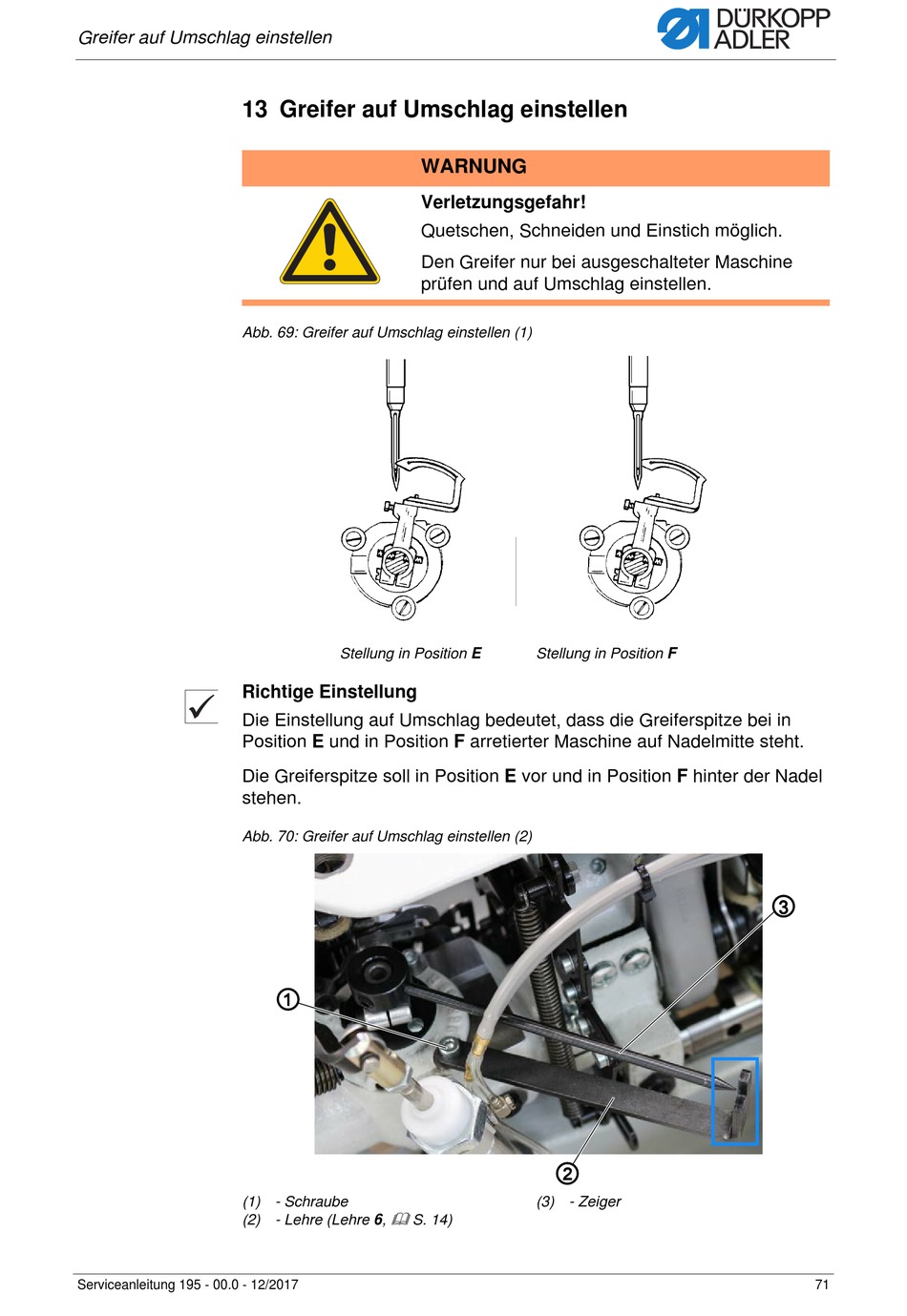

13 Greifer auf Umschlag einstellen
Abb. 69: Greifer auf Umschlag einstellen (1)
Richtige Einstellung
Die Einstellung auf Umschlag bedeutet, dass die Greiferspitze bei in
Position E und in Position F arretierter Maschine auf Nadelmitte steht.
Die Greiferspitze soll in Position E vor und in Position F hinter der Nadel
stehen.
Abb. 70: Greifer auf Umschlag einstellen (2)
(1) - Schraube
(2) - Lehre (Lehre 6,
Serviceanleitung 195 - 00.0 - 12/2017
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Greifer nur bei ausgeschalteter Maschine
prüfen und auf Umschlag einstellen.
Stellung in Position E
①

S. 14)
Stellung in Position F
②
(3) - Zeiger
③
71
