Auswuchtgewicht einstellen

7 Auswuchtgewicht einstellen
Die Unterklassen 195-171120-01 und 195-171521-01 (Teilenummer
0195 990001 und 0195 990002) sind mit einem Auswuchtgewicht ausge-
stattet.
Abdeckung
• Armdeckel abnehmen ( S. 20).

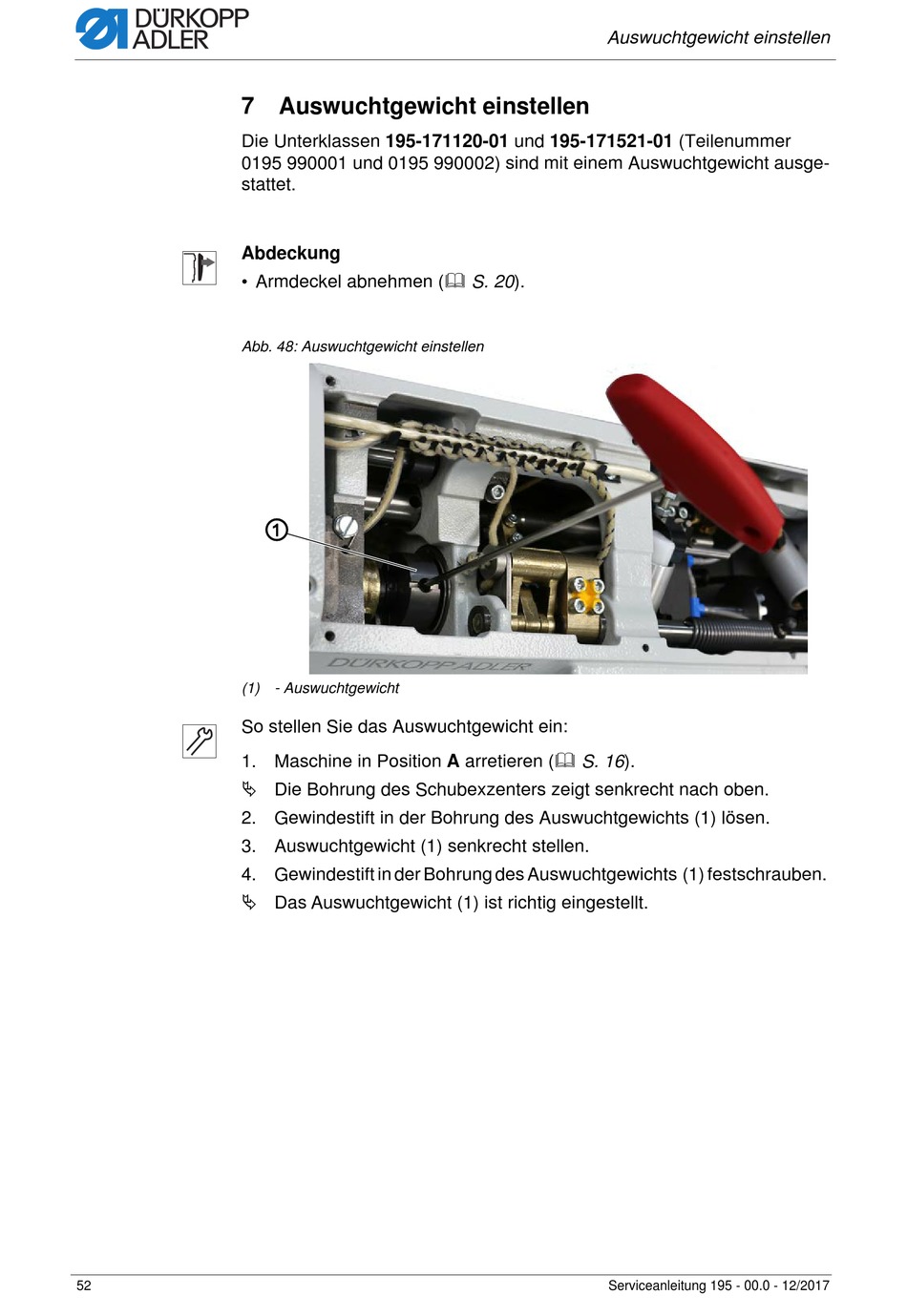

Abb. 48: Auswuchtgewicht einstellen
①
(1) - Auswuchtgewicht
So stellen Sie das Auswuchtgewicht ein:
1. Maschine in Position A arretieren ( S. 16).
 Die Bohrung des Schubexzenters zeigt senkrecht nach oben.
2. Gewindestift in der Bohrung des Auswuchtgewichts (1) lösen.
3. Auswuchtgewicht (1) senkrecht stellen.
4. Gewindestift in der Bohrung des Auswuchtgewichts (1) festschrauben.
 Das Auswuchtgewicht (1) ist richtig eingestellt.
52 Serviceanleitung 195 - 00.0 - 12/2017
