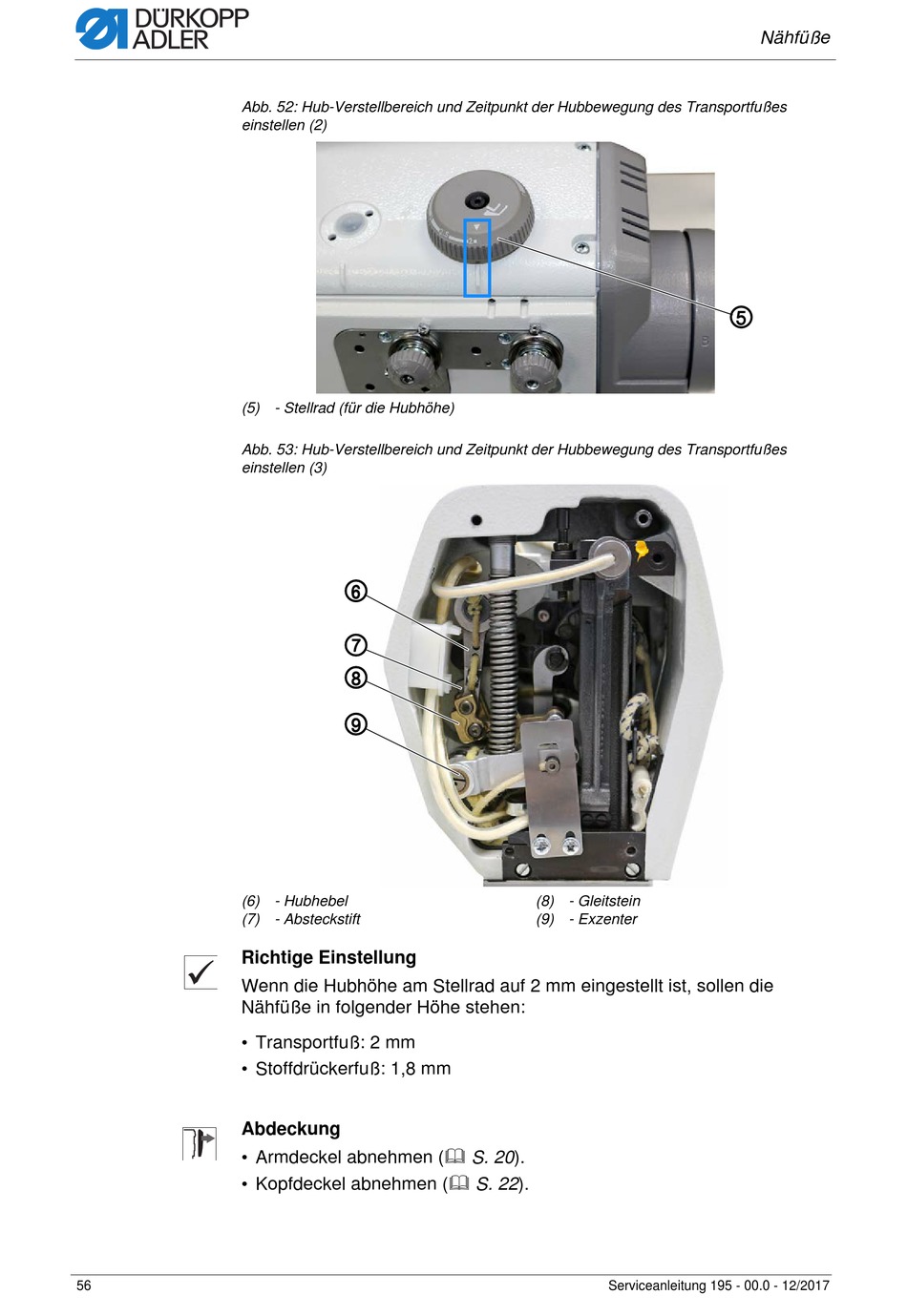

Abb. 52: Hub-Verstellbereich und Zeitpunkt der Hubbewegung des Transportfußes
einstellen (2)
(5) - Stellrad (für die Hubhöhe)
Abb. 53: Hub-Verstellbereich und Zeitpunkt der Hubbewegung des Transportfußes
einstellen (3)
(6) - Hubhebel
(7) - Absteckstift
Richtige Einstellung
Wenn die Hubhöhe am Stellrad auf 2 mm eingestellt ist, sollen die
Nähfüße in folgender Höhe stehen:
• Transportfuß: 2 mm
• Stoffdrückerfuß: 1,8 mm
Abdeckung
• Armdeckel abnehmen ( S. 20).
• Kopfdeckel abnehmen ( S. 22).
56
⑥
⑦
⑧
⑨
(8) - Gleitstein
(9) - Exzenter
Serviceanleitung 195 - 00.0 - 12/2017
