Fadenabschneider einstellen

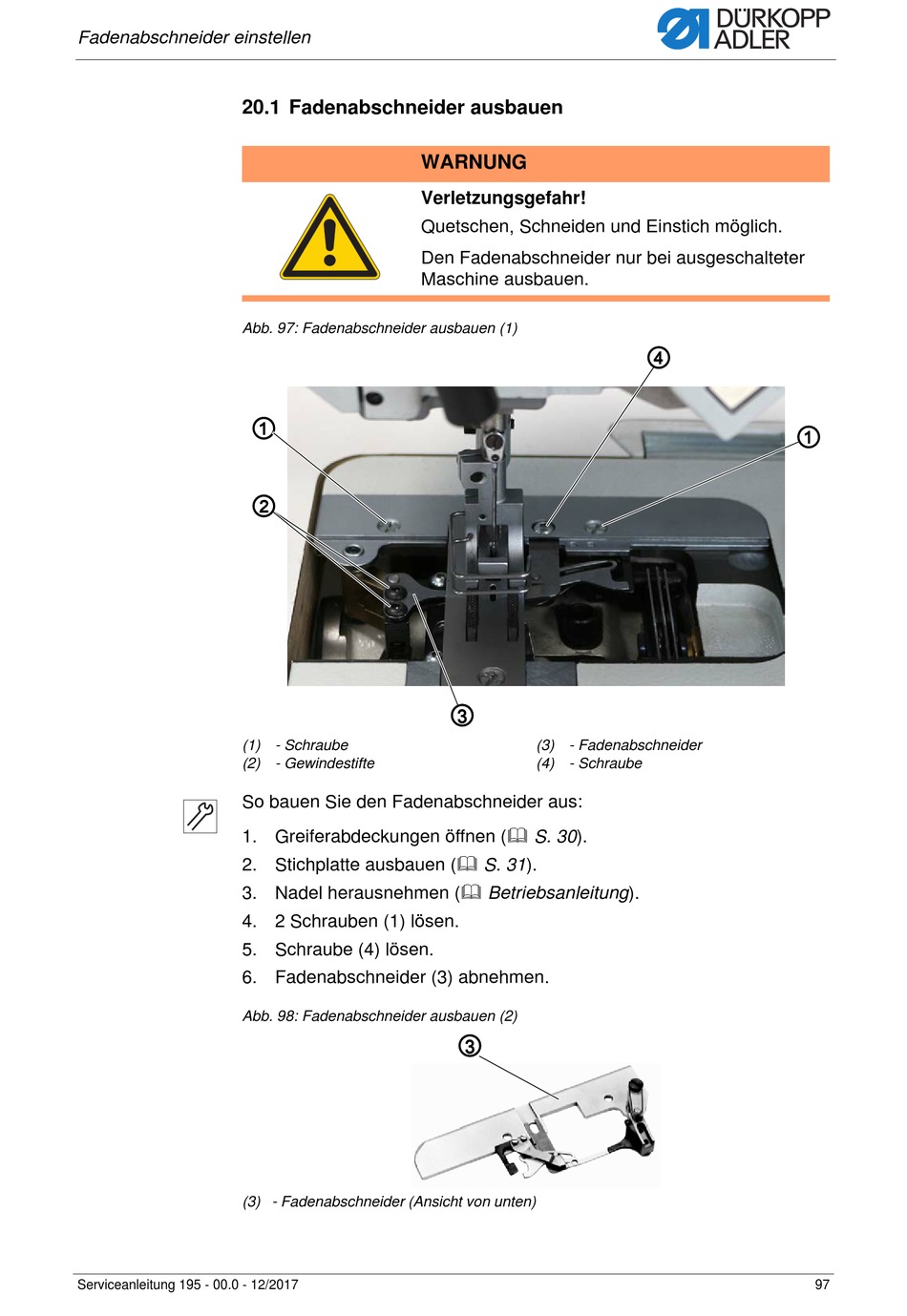

20.1 Fadenabschneider ausbauen

Abb. 97: Fadenabschneider ausbauen (1)
(1) - Schraube
(2) - Gewindestifte
So bauen Sie den Fadenabschneider aus:
1. Greiferabdeckungen öffnen ( S. 30).
2. Stichplatte ausbauen ( S. 31).
3. Nadel herausnehmen ( Betriebsanleitung).
4. 2 Schrauben (1) lösen.
5. Schraube (4) lösen.
6. Fadenabschneider (3) abnehmen.
Abb. 98: Fadenabschneider ausbauen (2)
(3) - Fadenabschneider (Ansicht von unten)
Serviceanleitung 195 - 00.0 - 12/2017
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Fadenabschneider nur bei ausgeschalteter
Maschine ausbauen.
①
②
③
(3) - Fadenabschneider
(4) - Schraube
③
④
①
97
