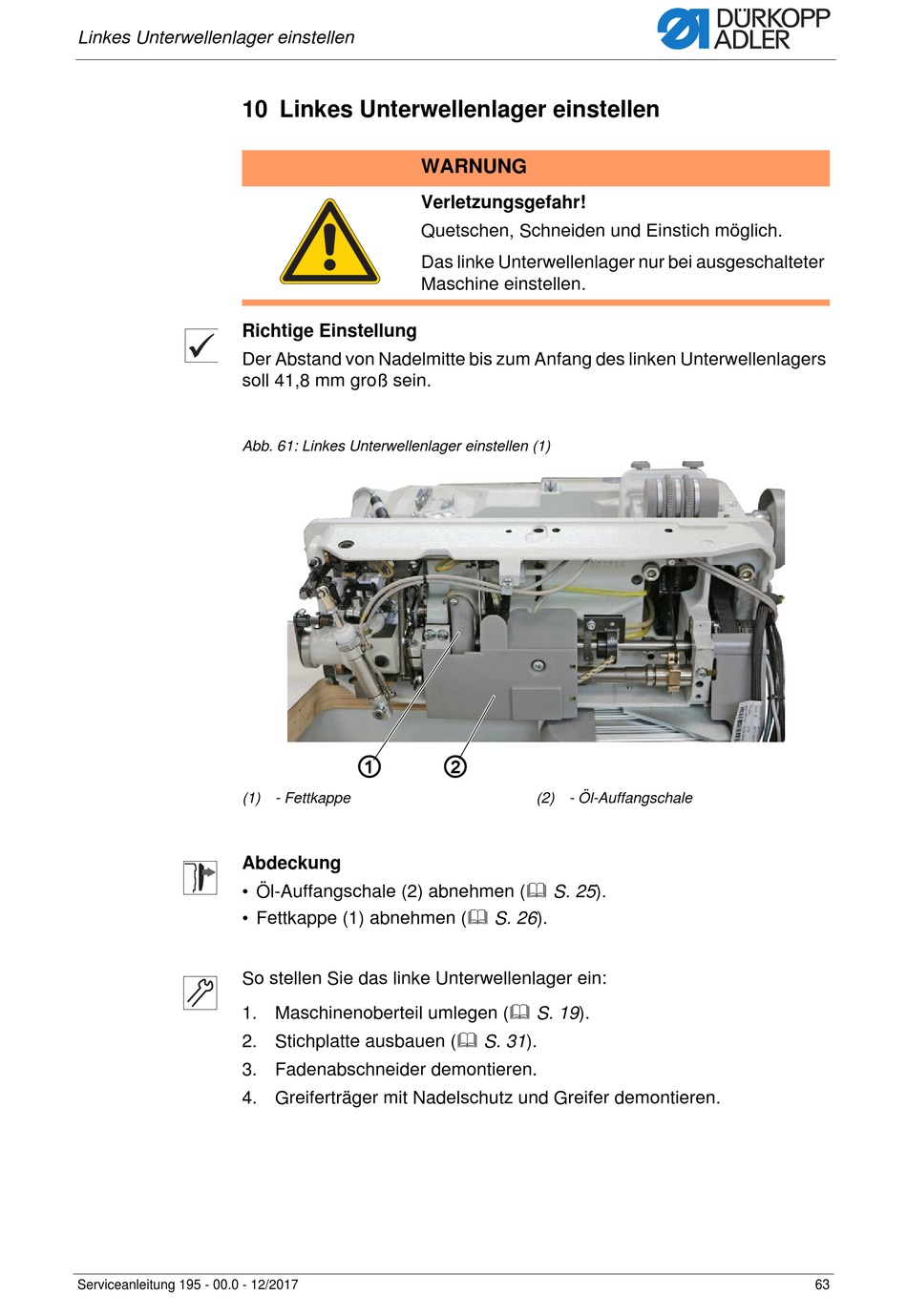

Linkes Unterwellenlager einstellen

10 Linkes Unterwellenlager einstellen
Richtige Einstellung
Der Abstand von Nadelmitte bis zum Anfang des linken Unterwellenlagers
soll 41,8 mm groß sein.
Abb. 61: Linkes Unterwellenlager einstellen (1)
(1) - Fettkappe
Abdeckung
• Öl-Auffangschale (2) abnehmen ( S. 25).
• Fettkappe (1) abnehmen ( S. 26).
So stellen Sie das linke Unterwellenlager ein:
1. Maschinenoberteil umlegen ( S. 19).
2. Stichplatte ausbauen ( S. 31).
3. Fadenabschneider demontieren.
4. Greiferträger mit Nadelschutz und Greifer demontieren.
Serviceanleitung 195 - 00.0 - 12/2017
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Das linke Unterwellenlager nur bei ausgeschalteter
Maschine einstellen.
① ②
(2) - Öl-Auffangschale
63
