Schleifenhub und Nadelstangenhöhe einstellen

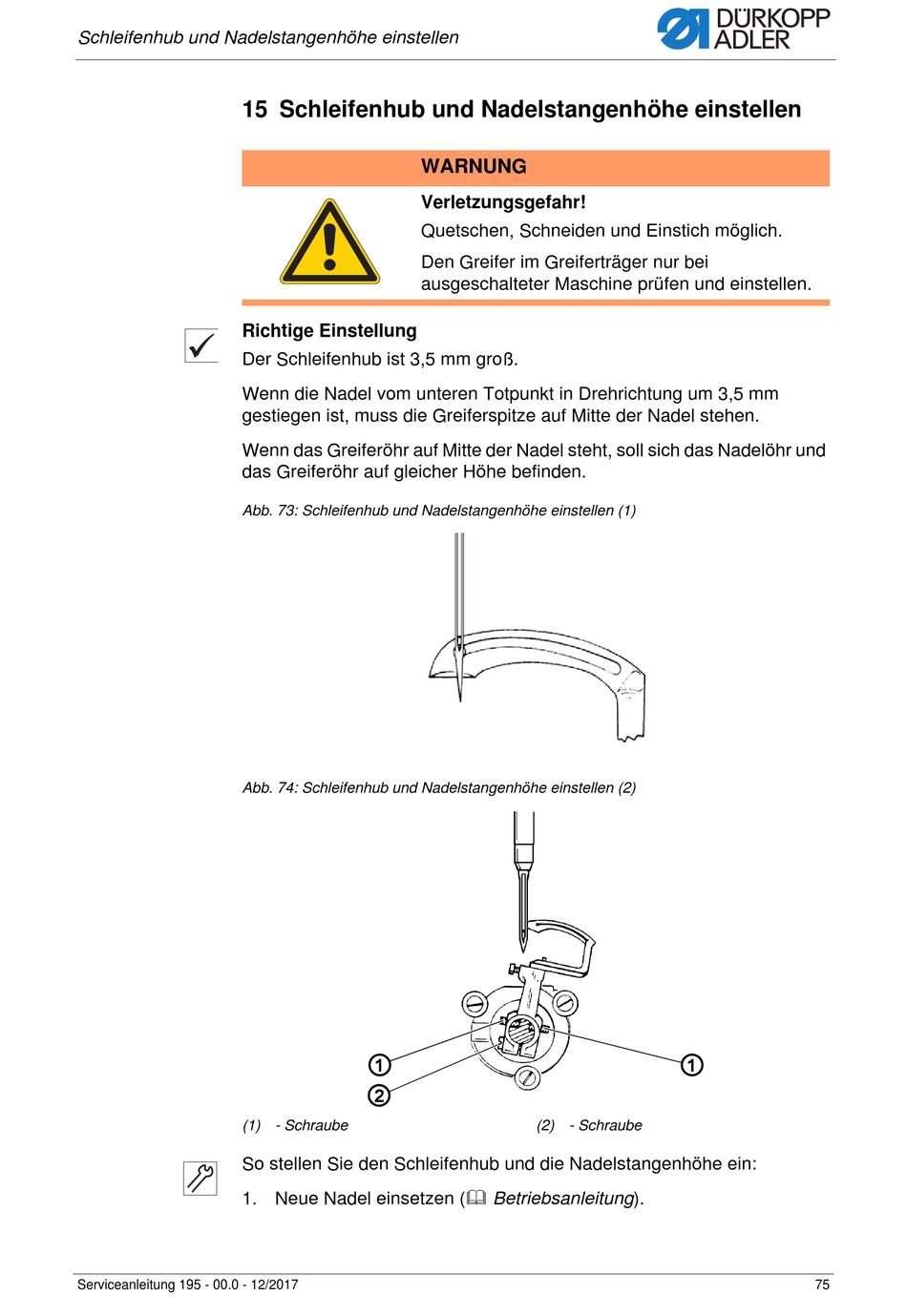

15 Schleifenhub und Nadelstangenhöhe einstellen
Richtige Einstellung
Der Schleifenhub ist 3,5 mm groß.
Wenn die Nadel vom unteren Totpunkt in Drehrichtung um 3,5 mm
gestiegen ist, muss die Greiferspitze auf Mitte der Nadel stehen.
Wenn das Greiferöhr auf Mitte der Nadel steht, soll sich das Nadelöhr und
das Greiferöhr auf gleicher Höhe befinden.
Abb. 73: Schleifenhub und Nadelstangenhöhe einstellen (1)
Abb. 74: Schleifenhub und Nadelstangenhöhe einstellen (2)
(1) - Schraube
So stellen Sie den Schleifenhub und die Nadelstangenhöhe ein:
1. Neue Nadel einsetzen ( Betriebsanleitung).
Serviceanleitung 195 - 00.0 - 12/2017
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Greifer im Greiferträger nur bei
ausgeschalteter Maschine prüfen und einstellen.
①
②
(2) - Schraube
①
75
