Bedienung
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023

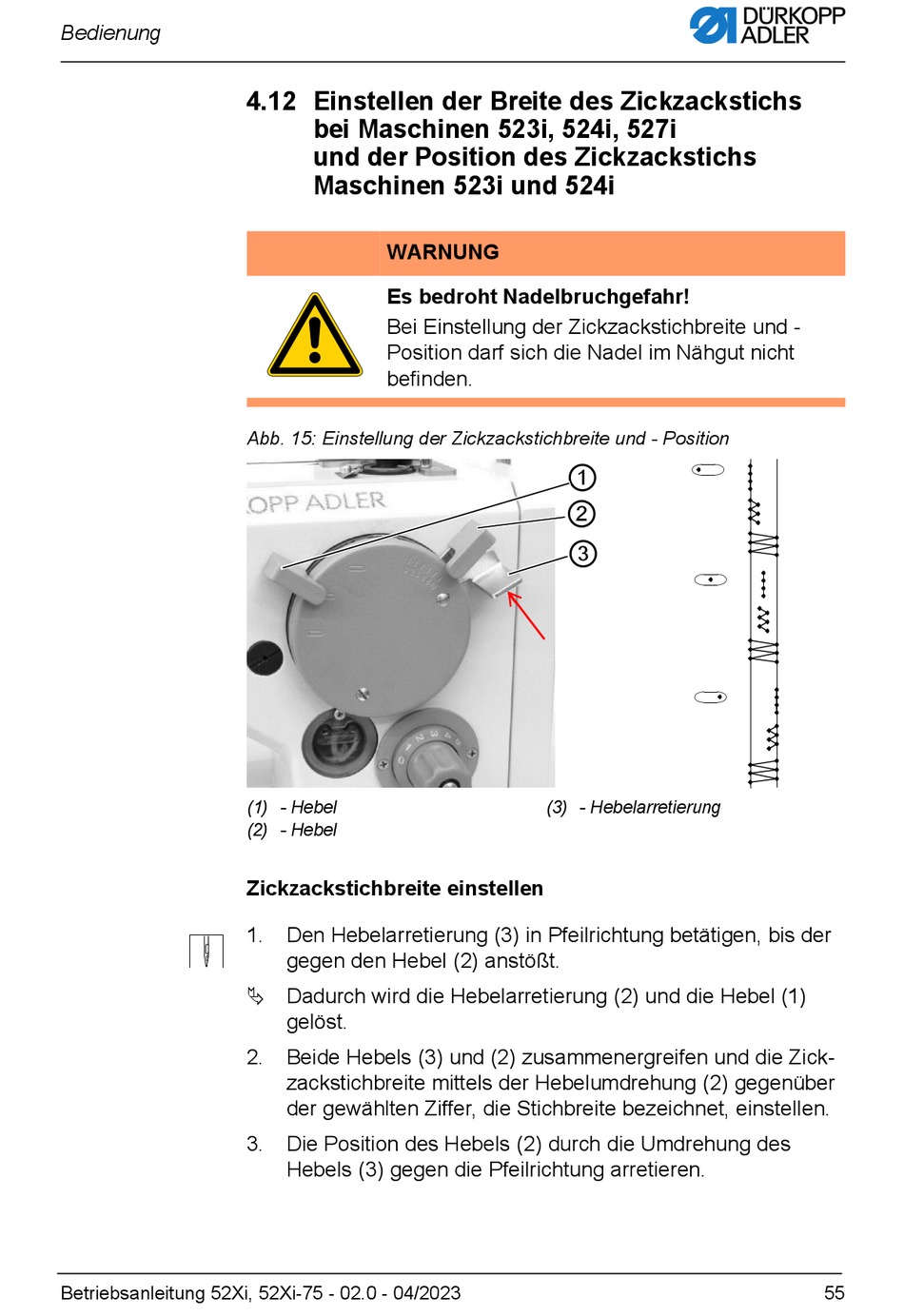

4.12 Einstellen der Breite des Zickzackstichs
bei Maschinen 523i, 524i, 527i
und der Position des Zickzackstichs
Maschinen 523i und 524i
WARNUNG
Es bedroht Nadelbruchgefahr!
Bei Einstellung der Zickzackstichbreite und -
Position darf sich die Nadel im Nähgut nicht
befinden.
Abb. 15: Einstellung der Zickzackstichbreite und - Position
(1) - Hebel
(2) - Hebel
Zickzackstichbreite einstellen
1. Den Hebelarretierung (3) in Pfeilrichtung betätigen, bis der
gegen den Hebel (2) anstößt.
 Dadurch wird die Hebelarretierung (2) und die Hebel (1)
gelöst.
2. Beide Hebels (3) und (2) zusammenergreifen und die Zick-
zackstichbreite mittels der Hebelumdrehung (2) gegenüber
der gewählten Ziffer, die Stichbreite bezeichnet, einstellen.
3. Die Position des Hebels (2) durch die Umdrehung des
Hebels (3) gegen die Pfeilrichtung arretieren.
①
②
③
(3) - Hebelarretierung
55
