Transporteur

17.3 Schubbewegung des Transporteurs einstellen

Richtige Einstellung
Für einen guten Stichanzug soll der Transporteur einen kleinen
Nachschub ausführen, nachdem die Nadelstange den oberen Totpunkt
erreicht.
Abdeckung
• Öl-Auffangschale (1) abnehmen ( S. 25).

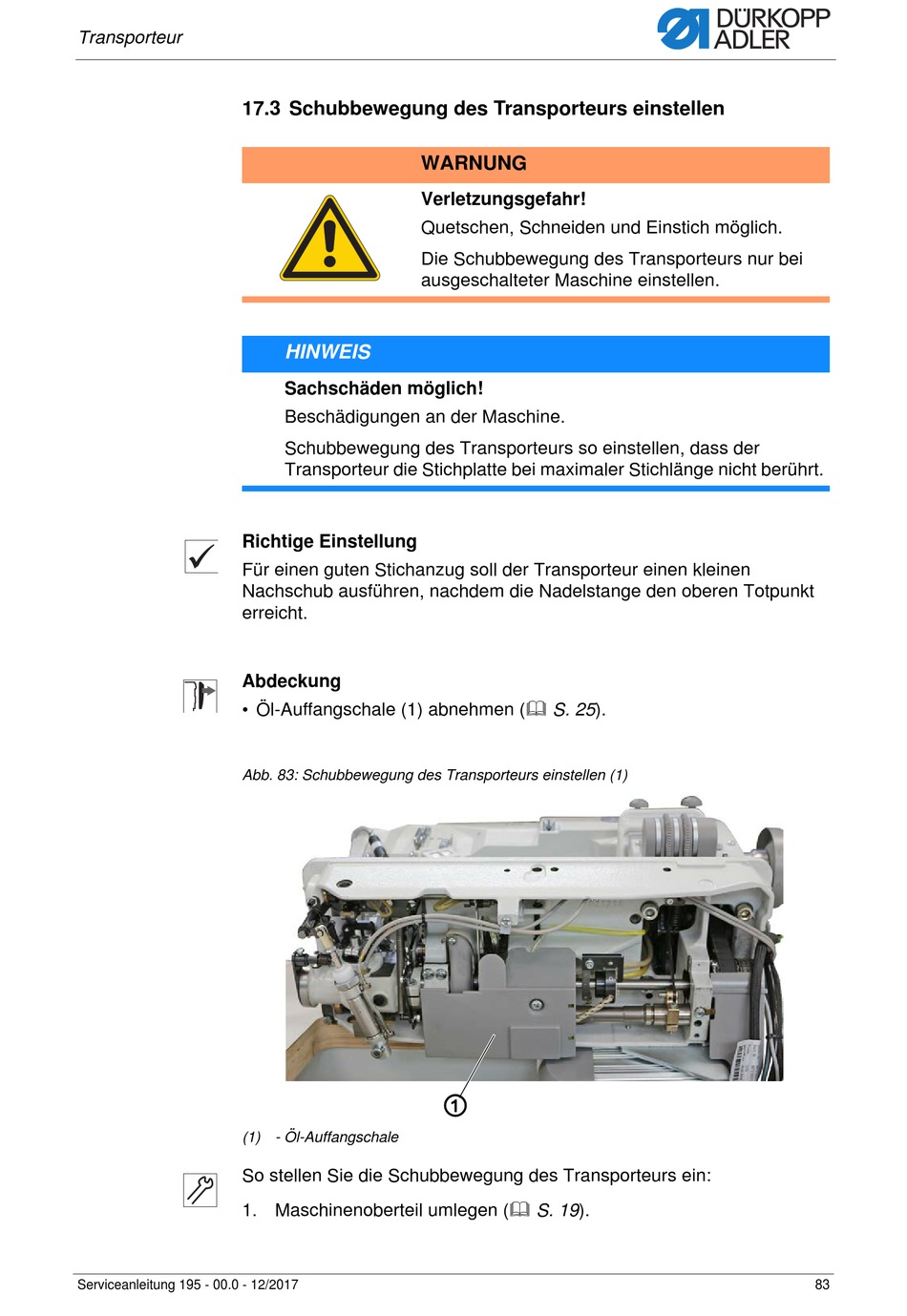

Abb. 83: Schubbewegung des Transporteurs einstellen (1)
(1) - Öl-Auffangschale
So stellen Sie die Schubbewegung des Transporteurs ein:
1. Maschinenoberteil umlegen ( S. 19).
Serviceanleitung 195 - 00.0 - 12/2017
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Die Schubbewegung des Transporteurs nur bei
ausgeschalteter Maschine einstellen.
HINWEIS
Sachschäden möglich!
Beschädigungen an der Maschine.
Schubbewegung des Transporteurs so einstellen, dass der
Transporteur die Stichplatte bei maximaler Stichlänge nicht berührt.
①
83
