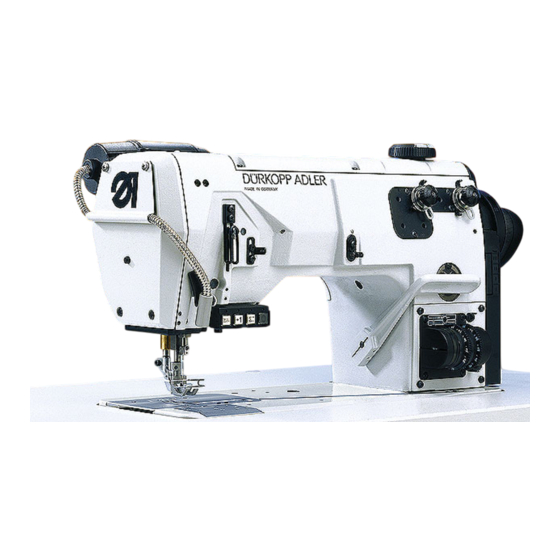

Dürkopp Adler 195 Handbuch
Vorschau ausblenden
Andere Handbücher für 195:
- Serviceanleitung (158 Seiten) ,
- Betriebsanleitung (108 Seiten) ,
- Zusatzanleitung (22 Seiten)
Inhaltsverzeichnis
Werbung
Inhalt:
Vorwort und allgemeine Sicherheitshinweise
Beschreibung des bestimmungsgemäßen Gebrauches bzw.
der bestimmungsgemäßen Verwendung
Teil 1: Bedienanleitung Klasse 195
1.
Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . .
1.1
Kurzbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2
Unterklassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . .
1.4
Zusatzausstattungen . . . . . . . . . . . . . . . . . . . . . . . . .
2.
2.1
Elemente am Nähkopf . . . . . . . . . . . . . . . . . . . . . . . .
2.2
Elemente am Gestell . . . . . . . . . . . . . . . . . . . . . . . . .
3.
Bedienen der Nähmaschine . . . . . . . . . . . . . . . . . . . .
3.1
Nadelfaden einfädeln . . . . . . . . . . . . . . . . . . . . . . . .
3.2
Nadelfadenmenge für die sichere Stichbildung . . . . . . . . . .
3.3
Greiferfaden einfädeln . . . . . . . . . . . . . . . . . . . . . . . .
3.4
Fadenspannungen einstellen . . . . . . . . . . . . . . . . . . . .
3.5
Greiferfadengeber einstellen . . . . . . . . . . . . . . . . . . . .
3.6
Nähfußhub einstellen . . . . . . . . . . . . . . . . . . . . . . . .
3.7
Kantenschneider Ein- und Ausschalten . . . . . . . . . . . . . .
4.
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Home
. . . . . . . . . . . . . . .
Seite:
5
5
5
6
6
7
7
11
13
13
14
15
16
17
18
19
20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dürkopp Adler 195
Inhaltszusammenfassung für Dürkopp Adler 195
-
Seite 1: Inhaltsverzeichnis
Beschreibung des bestimmungsgemäßen Gebrauches bzw. der bestimmungsgemäßen Verwendung Teil 1: Bedienanleitung Klasse 195 Produktbeschreibung ..... . . Kurzbeschreibung ...... - Seite 2 Folgende Patente und Gebrauchsmuster finden Anwendung: Stand April 1994 DE 30 43 141 JP 1 258 920 IT 209 238 JP 1 339 944 KR 24 686 JP 1 803 181 TW 31 498 JP 1 931 464 US 4 116 145 US 4 446 803...
-
Seite 3: Produktbeschreibung
Greifer 195 4753a für Fäden dicker als 25/3 Nm ausgerüstet werden. Die 2-Nadelmaschine kann wahlweise mit den Greifern 195 4753 und 195 5055 für Fäden bis 25/3 Nm oder mit den Greifern 195 4753a und 195 5055a für Fäden dicker als 25/3 Nm ausgerüstet werden. -
Seite 4: Technische Daten
17 mm Schneidabstand (nur -671110): 4,5 - 12 mm Messerhöhe (nur 671110): 6 oder 8 mm (umbaubar) Maximale Fadendicke: 13/3 Nm 20/3 Nm bei 195-171521 Betriebsdruck: 6 +/- 0,5 bar Netzdruck: 7-10 bar Luftverbrauch pro Arbeitsspiel: -171110 0,05 NL -671110... -
Seite 5: Bedienelemente Und Ihre Funktion
9 - Lichtschranke Erkennen der Stoffkante und somit der genauen Lage der Stichverdichtung am Nahtende. 10 - Nadel 933, Nadeldicken je nach Näheinrichtung. Vorsicht Verletzungsgefahr! 11 - Knopf Nähfuß in gelüfteter Stellung arretieren. 12 -Hebel Ein- und Ausschalten des Kantenschneiders (nur 195-671110) - Seite 6 Element Funktion 13 -Bedienfeld Siehe Anleitung des Motorenherstellers Hinweis: Für das Fadenabschneiden bei der Unterklasse -171521 muß an der Taste Faden- abschneiden auch immer der Fadenwischer eingeschaltet sein. Dioden a und b müssen leuchten. An der Taste "Stichverdichtung am Nahtende" muß...
- Seite 7 Element Funktion 16 -Tasterblock 17 -Taste Taste nicht belegt 18 -Taste Stichverdichtung am Nahtanfang unterdrücken 19 -Taste Einzelstiche nähen 20 -Taste Nadel wechselweise in Stellung hoch/ tief bringen, während des Nähens Stichverdichtung an beliebiger Stelle der Naht.
- Seite 8 Element Funktion 20 - Meßstab Messen des Ölstandes im Greiferantriebsge- häuse. Meßstab liegt im Beipack. 21 - Schraube Zur Kontrolle des Ölstandes Schraube 21 heraus- drehen und Meßstab 20 in die Öffnung stecken. Der Ölstand muß zwischen den Markierungen stehen. Nur Öl der Sorte "Esso SP NK 10" auffüllen.
-
Seite 9: Elemente Am Gestell
2.2 Elemente am Gestell Element Funktion 1 - Hauptschalter Maschine ein- und ausschalten. 2 - Schraube Ausgleichen von Bodenunebenheiten 3 - Pedal Ruhestellung Keine Funktion Stellung vorn Nähen mit gewünschter Drehzahl Stellung "halb zurück" Nähfuß bei Maschinenstillstand lüften Stellung "ganz zurück" Fadenabschneiden und Nähfußlüften 4 - Schrauben Verstellen der Arbeitshöhe... - Seite 10 Wartungseinheit Element Funktion 7 - Nebelöler Mit der Regulierschraube 5 ca. 1 Tropfen für 10 Arbeitsspiele einstellen. Zum Nachfüllen die Druckluftzufuhr unterbrechen und das System mit Schraube 9 entlüften. Schraube 6 herausdrehen und Öl der Sorte "Esso SP NK 10" bis zur Rille im Glas nachfüllen.
-
Seite 11: Bedienen Der Nähmaschine
3. Bedienen der Nähmaschine 3.1 Nadelfaden einfädeln Vorsicht Verletzungsgefahr! Vor dem Einfädeln Hauptschalter ausschalten. – Nadelfaden wie aus den Abbildungen ersicht- lich einfädeln. Wichtig! Bei Maschinen mit Fadenabschneider die Nähfäden unbedingt durch die Vorspannungen (1) fädeln. -
Seite 12: Nadelfadenmenge Für Die Sichere Stichbildung
3.2 Nadelfadenmenge für sichere Stichbildung Bei dehnbaren Nähfäden, z. B. synthetischen Fa- sergarnen muß zur sicheren Stichbildung eine ge- wisse Nadelfadenmenge vorgezogen werden. Dies erfolgt in der Tiefstellung des Fadenhebels in Verbindung mit dem Fadenregulator 1. Den Fadenregulator dazu wie folgt einstellen: –... -
Seite 13: Greiferfaden Einfädeln
3.3 Greiferfaden einfädeln Vorsicht Verletzungsgefahr ! Vor dem Einfädeln Hauptschalter ausschalten. – Fadenniederhalter 1 aus seiner Verrastung an- heben – Faden durch die Bohrungen 2 und 3 ziehen – Faden durch die Greiferbohrungen ziehen – Fadenniederhalter zuklappen... -
Seite 14: Fadenspannungen Einstellen
3.4 Fadenspannungen einstellen Die Fadenspannung des Nadelfadens muß fester sein als die des Greiferfadens. Der Drehknopf für die Greiferfadenspannung ist deshalb mit einer Fe- der aus dünnerem Draht versehen. Zu feste Fadenspannungen verursachen ein Zu- sammenziehen des Nähgutes. Zu kleine Greiferfadenspannung kann Fehlstiche verursachen. -
Seite 15: Greiferfadengeber Einstellen
3.5 Greiferfadengeber einstellen Der Fadengeber 1 sorgt für eine automatische An- passung der Fadenmenge an die eingestellte Stichlänge. Stichanzug und Stichbildung sind dadurch bei je- der Stichlänge auch bei Stichverdichtung immer optimal. Die eingezogenen Fadenmengen können je nach Nahtart verändert werden. Ohne Änderung der Fadenspannungen ergeben sich: feste... -
Seite 16: Nähfußhub Einstellen
3.6 Nähfußhub einstellen Achtung! Die Maschine hat keine automatische Drehzahlre- duzierung. Beim Nähen mit größerem Nähfußhub unbedingt die Drehzahl manuell reduzieren. Zu Hohe Drehzahl macht sich durch lautere Näh- geräusche bemerkbar. -
Seite 17: Kantenschneider Ein- Und Ausschalten
3.7 Kantenschneider Ein- und Aussschalten Der Kantenschneider der 195-671110 kann jeder- zeit zugeschaltet werden. Sein Obermesser ist so gestaltet. daß es auch beim Zuschalten während der Naht sicher einschneidet. Vorsicht Verletzungsgefahr! Beim Einschalten des Messers nicht in den Schneidbereich greifen. -
Seite 18: Wartung
Wartung Vorsicht Verletzungsgefahr ! Vor dem Reinigen der Maschine Hauptschalter aus- schalten. Die Wartungsarbeiten müssen spätestens nach den in Spalte " Intervalle" genannten Betriebs- stunden vorgenommen werden. Kürzere War- tungsintervalle können sich bei der Verarbeitung stark flusender Materialien ergeben. Vorgang Intervalle Bemerkungen Oberteil...
