Arbeitsgrundlagen

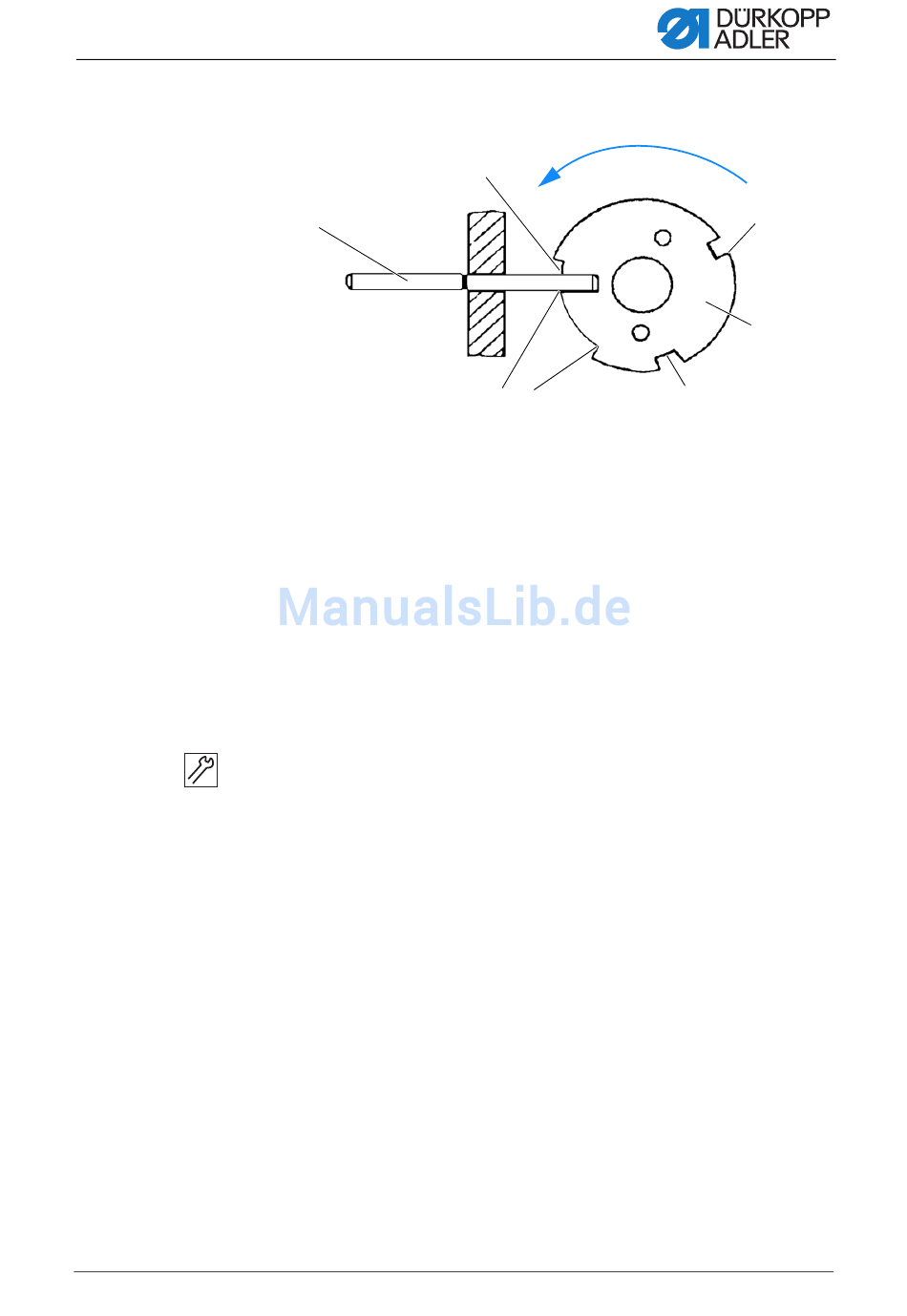

Abb. 4: Maschine arretieren (2)
(1) - Arretierstift
(4) - Position F
(5) - Position A
(6) - Position E
Das Maschinenoberteil ist mit Einstellhilfen ausgestattet, die ein schnelles
und genaues Einstellen aller Elemente ermöglicht.
Zu diesen Einstellhilfen gehört das Handrad (3), das mit den Buchstaben
A, B, D, E und F versehen ist, und eine eingebaute Justierscheibe (8)
mit 5 verschiedenen Bohrungen.
Die einzelnen Einstellpositionen werden mit einem Arretierstift (1) einge-
stellt. Der Arretierstift (1) liegt serienmäßig im Maschinen-Beipack bei.
Maschine arretieren
So arretieren Sie die Maschine:
1. Handrad (3) in die für die Einstellung beschriebene Position drehen.
2. Arretierstift (1) in die Arretieröffnung (2) stecken.
3. Handrad (3) etwas vor- und zurückdrehen, bis der Stift in die
Serviceanleitung 195 - 00.0 - 12/2017
①
entsprechende Bohrung einrastet.
Die Position A der Justierscheibe (8) hat den tiefsten Einschnitt.
Die Positionen B, D, E und F haben gleiche Tiefen.
Maschinendrehrichtung
④
⑤⑥
(7) - Position D
(8) - Justierscheibe
(9) - Position B
⑨
⑧
⑦
