Arbeitsgrundlagen

3.9 Handrad abnehmen und aufsetzen

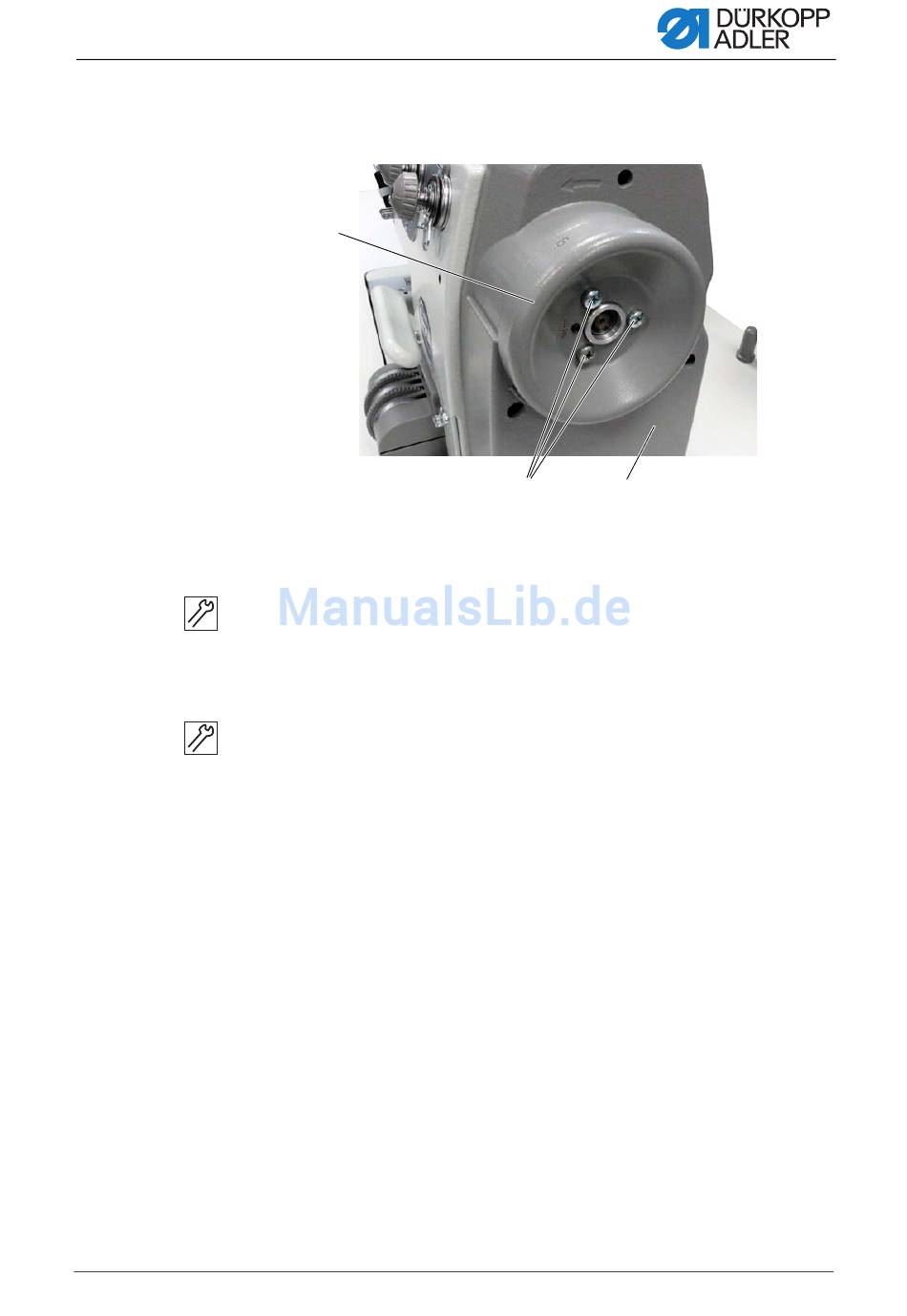

Abb. 18: Handrad abnehmen und aufsetzen
(1) - Handrad
(2) - Schraube
So nehmen Sie das Handrad ab:
1. Schrauben (2) lösen.
2. Handrad (1) abnehmen.
So setzen Sie das Handrad auf:
1. Handrad (1) passend an der Zahnriemen-Abdeckung (3)
2. Handrad (1) mithilfe der Schrauben (2) festschrauben.
Serviceanleitung 195 - 00.0 - 12/2017
①
positionieren.
②
③
(3) - Zahnriemen-Abdeckung
