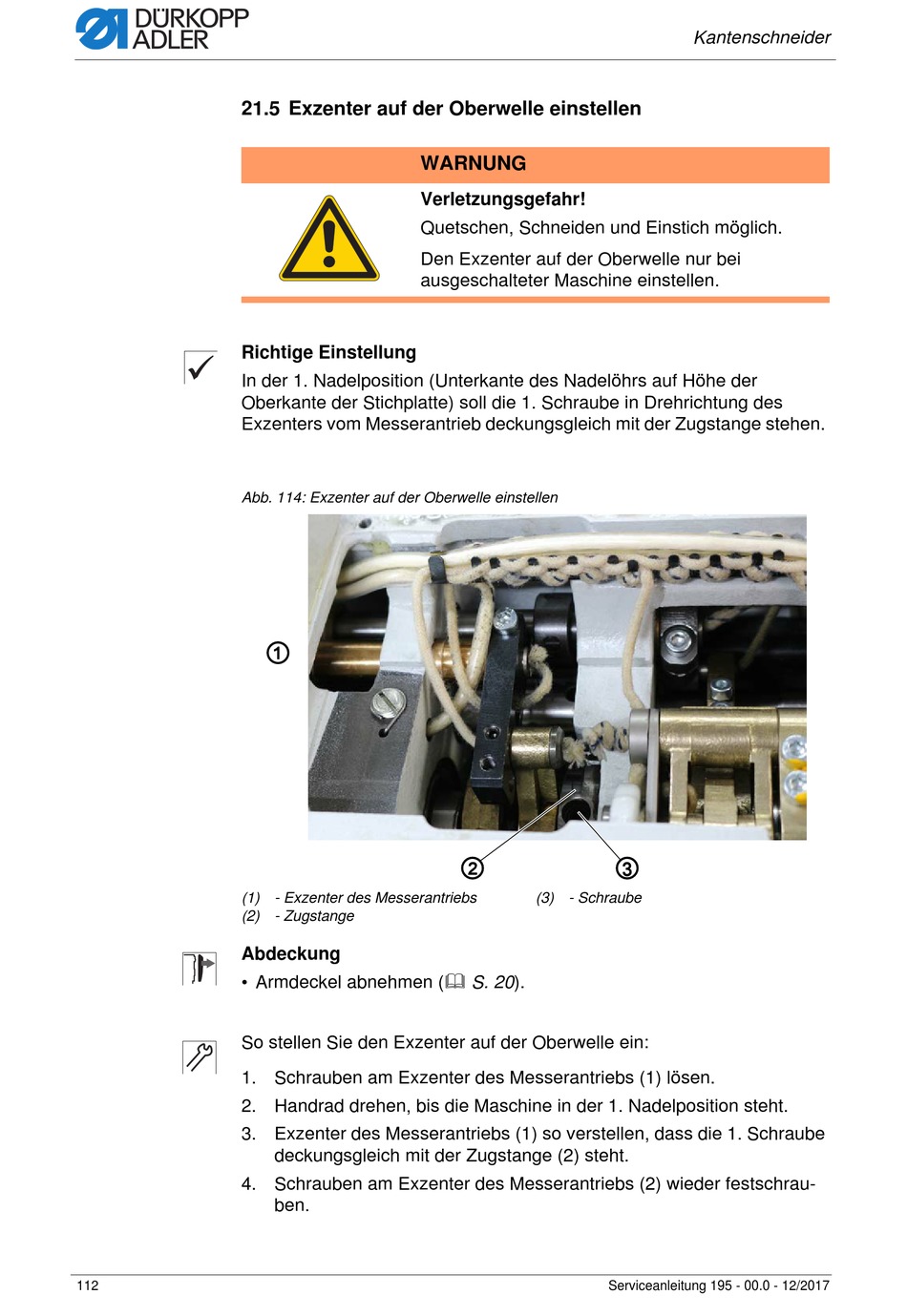

21.5 Exzenter auf der Oberwelle einstellen

Richtige Einstellung
In der 1. Nadelposition (Unterkante des Nadelöhrs auf Höhe der
Oberkante der Stichplatte) soll die 1. Schraube in Drehrichtung des
Exzenters vom Messerantrieb deckungsgleich mit der Zugstange stehen.
Abb. 114: Exzenter auf der Oberwelle einstellen
(1) - Exzenter des Messerantriebs
(2) - Zugstange
Abdeckung
• Armdeckel abnehmen ( S. 20).
So stellen Sie den Exzenter auf der Oberwelle ein:
1. Schrauben am Exzenter des Messerantriebs (1) lösen.
2. Handrad drehen, bis die Maschine in der 1. Nadelposition steht.
3. Exzenter des Messerantriebs (1) so verstellen, dass die 1. Schraube
4. Schrauben am Exzenter des Messerantriebs (2) wieder festschrau-
112
WARNUNG
Verletzungsgefahr!
Quetschen, Schneiden und Einstich möglich.
Den Exzenter auf der Oberwelle nur bei
ausgeschalteter Maschine einstellen.
①
deckungsgleich mit der Zugstange (2) steht.
ben.
② ③
(3) - Schraube
Serviceanleitung 195 - 00.0 - 12/2017
Kantenschneider
